آشنایی با ضوابط اجرایی والپست :

والپست دو وظیفه اساسی دارد. محدود کردن طول آزاد دیوار و انتقال بارهای توزیع شده در راستای افقی به تیرها. در صورتی که نیروی وارده به دیوار از مقاومت خمشی آن در راستای قائم بیشتر باشد یک راهکار، توزیع عکس العمل دیوار در دو جهت افقی و قائم می باشد. بدین منظور با اجرای والپست طول آزاد دیوار را محدود می کنند تا قسمتی از بارهای عمود بر صفحه وارده به دیوار در راستای افقی توزیع شوند. باید توجه داشت که در رفتار پوست های اگر نسبت یک بعد به میزان قابل توجهی بزرگتر از بعد دیگر شود رفتار به سمت رفتار استوانه سوق پیدا می کند و عملاً اجرای والپست تاثیر موردنظر را نخواهد داشت. (سهم راستای افقی در صورتی که فاصله والپست ها بیش از دو برابر ارتفاع دیوار باشد تقریباً نزدیک به صفر می شود) بنابراین حداکثر فاصله والپست ها به ۴ متر محدود شده است. باید توجه کرد که مقاومت دیوار جداسازی شده غیر مسلح در راستای افقی ناچیز است. بنابراین اجرای والپست باید همراه با تسلیح دیوار باشد چون در غیر اینصورت با اجرای والپست تقاضای خمشی افقی در دیوار بیشتر از ظرفیت آن شده و اجرای والپست بدون تسلیح دیوار باعث خرابی دیوار در نیروی کمتری می شود. توجه شود که اجرای هر نوع والپست در مجاورت ستون ممنوع میباشد.

میلگرد بستر :

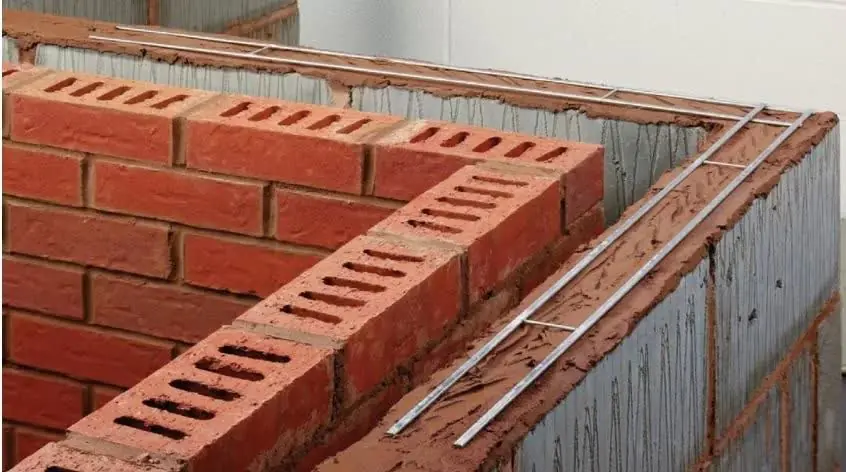

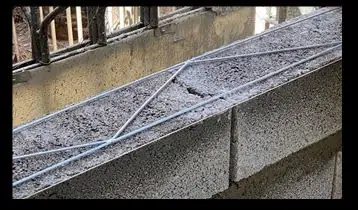

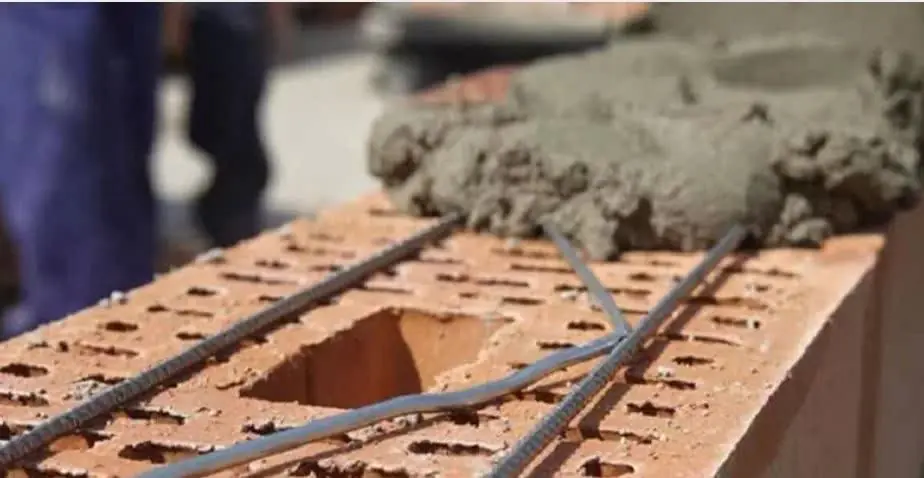

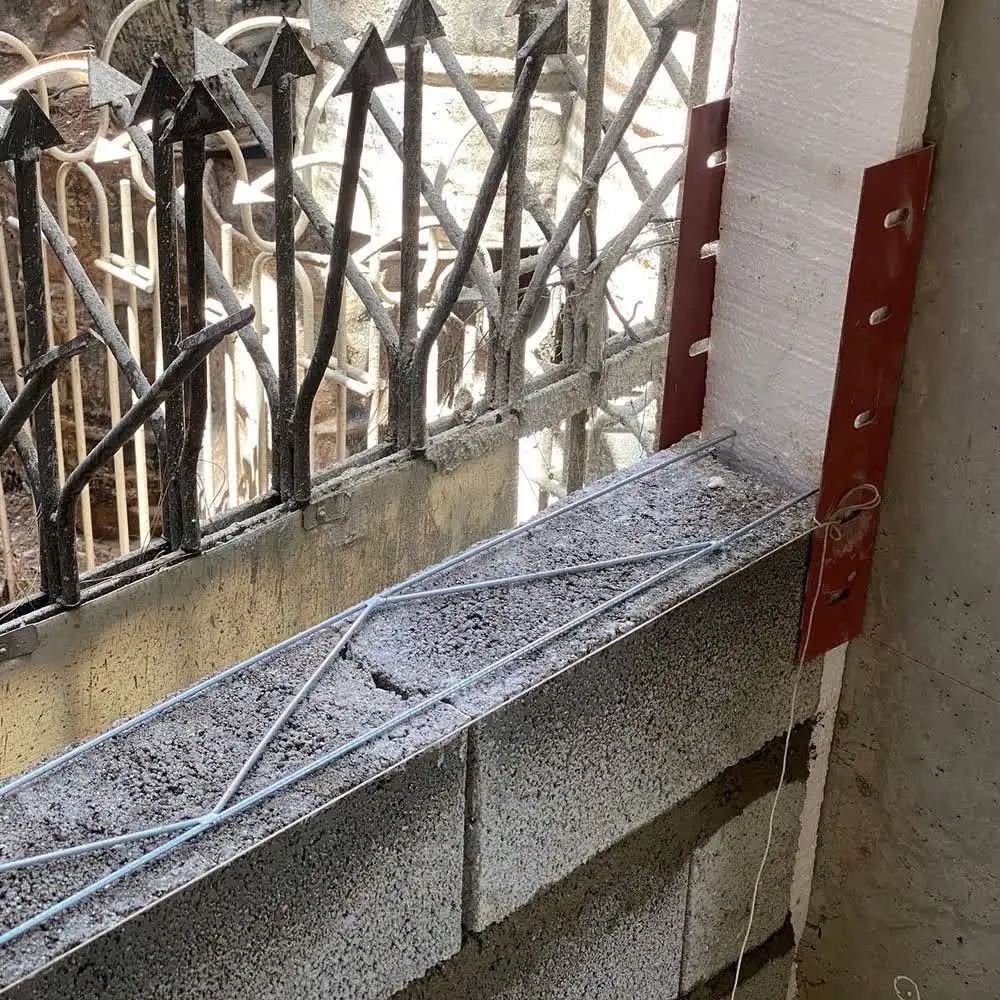

میلگرد بستر المانی فولادی است که در بند بستر دیوار قرار میگیرد معمولا میلگردهای بستر به صورت دو مفتول ساده و یا آجدار میباشند که توسط یک مفتول میانی  به یکدیگر متصل هستند.

اگر مفتول میانی به شکل ۷ و ۸ باشد میلگرد بستر از نوع خرپایی بوده و اگر به شکل عمود بر مفتولهای طولی   باشد میلگرد بستر از نوع نردبانی خواهد بود) میلگردهای بستر خرپایی از سختی بیشتری برخوردار بوده و  استفاده از آن نسبت به میلگردهای بستر نردبانی اولویت دارد لازم است میلگرد بستر به شکل کامل در داخل ملات بستر   مدفون شود تا از طریق ملات پیوستگی میان میلگرد بستر و واحدهای بنایی بر قرار گردد. همان طور که در این شکل نشان داده شده است لازم   است در فواصل حداکثر برابر با ۴۰۰ ملیمتر مفتولهای طولی میلگرد بستر به مفتول میانی متصل شوند.

مشخصات فنی :

حداقل قطر مفتولها ۳.۵ میلیمتر و حداکثر قطر مفتولها برابر نصف ضخامت ملات بستر میباشد.

فولاد مصرفی در ساخت مفتولها لازم است دارای حداقل تنش تسلیم ۴۵۰ مگاپاسگال و حداقل تنش نهایی ۵۵۰ مگا پاسگال باشد نسبت تنش نهایی به تنش تسلیم نباید کمتر از ۱/۲ .باشد در صورتی که تنش تسلیم از مقدار فوق کمتر باشد در صورت تایید مهندس محاسب استفاده از آن بلامانع خواهد بود به شرطی که نسبت تنش نهایی به تنش تسلیم همچنان از ۱/۲ کمتر نباشد.

به منظور جلوگیری از خوردگی لازم است میلگردهای بستر به صورت گالوانیزه تولید شده و یا دارای پوشش اپوکسی باشند. در غیر این صورت میلگردهای بستر باید از فولاد ضد زنگ ساخته شده باشند.

به منظور پیوستگی بهتر میان میلگرد بستر و ملات لازم است مفتولهای طولی میلگرد بستر دارای سطحی آجدار باشند. مفتول میانی که دو مفتول طولی را به یکدیگر متصل میکند میتواند به صورت ساده و دارای سطحی صاف باشد.

طول دهانه دیوار بیشتر از سه متر  حداقل همپوشانی ۳۰سانتی متر بین میلگرد های بستر ضروری است .

جداسازی دیوار ها :

دیوارها باید برای بارهای اینرسی ایجاد شده در آن ها، در جهت داخل صفحه و در جهت عمود بر صفحه طراحی شوند در جهت داخل صفحه دیوار تحت تاثیر برش و خمش و در جهت عمود بر صفحه تحت تاثیر بار محوری ناشی از وزن دیوار و برش و خمش خارج از صفحه عمودی و افقی قرار میگیرد روش طراحی این دیوارها در راهنمای طراحی سازه ای و جزییات اجرایی دیوارهای غیر سازه ای – ضابطه شماره ۸۱۹ مرکز تحقیقات راه، مسکن  و شهرسازی دیوارهای غیر پیوسته به دیواری اطلاق میشود که بجز در کفها با پیش بینی درز انقطاع از سازه باربر جانبی جدا شده و در سختی دخالت ندارند و مزاحمتی برای رفتار سازه ایجاد نمی.کنند در دیوارهای غیر پیوسته لازم است دیوار و اتصالات آن صرفا تحت اثر نیروهای اینرسی خارج صفحه کنترل شوند .

دیوارهای خارجی :

دیوارهای خارجی را میتوان با ایجاد درز پیوسته بین آنها و سازه محیطی غیر پیوسته .کرد برای این دیوارها باید اتصالاتی در نظر گرفت که قابلیت حرکت داخل صفحه و مهار خارج از صفحه را به دیوار بدهند .فواصل جداسازی دیوارها از قاب باید توسط مواد تراکم پذیر مناسب از قبیل پشم سنگ ضد رطوبت پر شوند. توصیه میشود برای جلوگیری از ترک خوردگی در نازک کاری از یک لایه شبکه الیاف یا رابیتس بر روی مواد تراکم پذیر استفاده شود در بیمارستانها ساختمانها برای جلوگیری از ایجاد ترک خوردگی در نازک کاری در گوشه های دیوار در هنگام زلزله لازم است از اتصالات کشویی سرتاسری در کناره ها و تراز سقف استفاده شود .

محدودیت ابعاد هندسی :

عرض درزهای انقطاع (فاصله جداسازی)

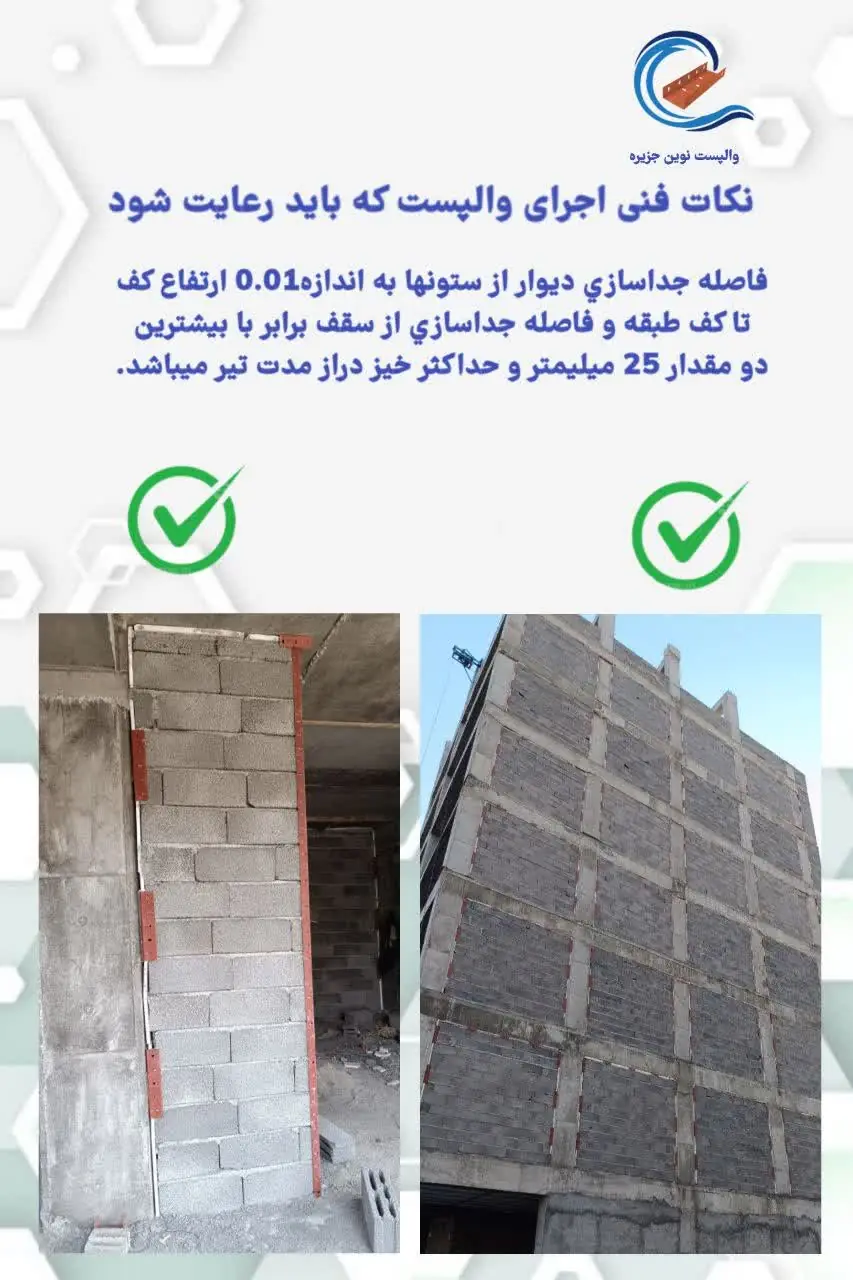

فاصله جداسازی دیوار از ستونها به اندازه ۰/۰۱ ارتفاع کف تا کف طبقه و فاصله جداسازی از سقف برابر با بیشترین دو مقدار ۲۵ میلیمتر و حداکثر خیز دراز مدت تیر میباشد.

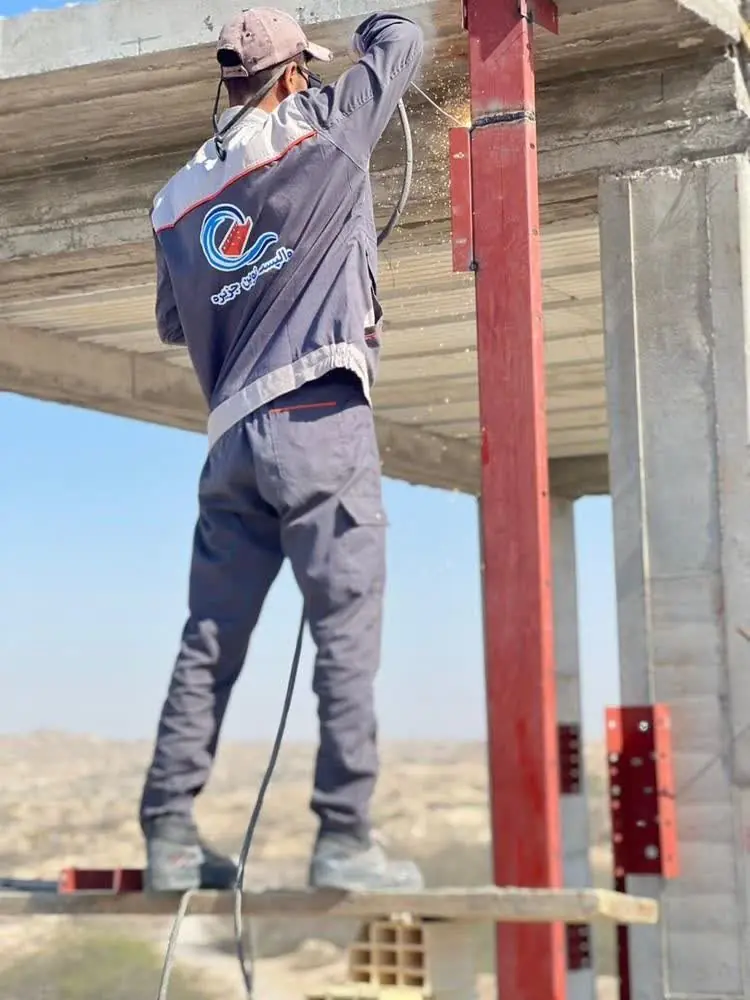

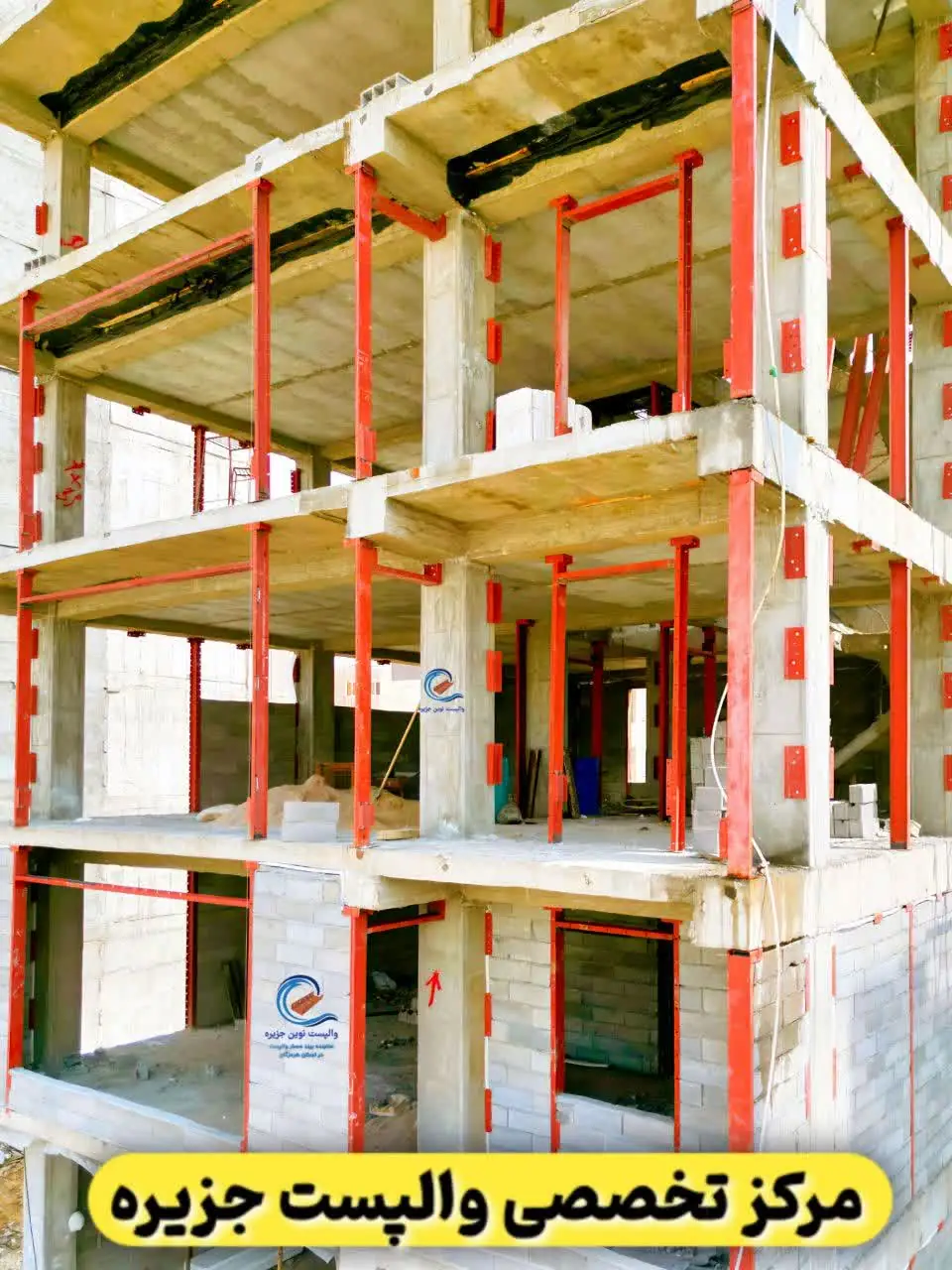

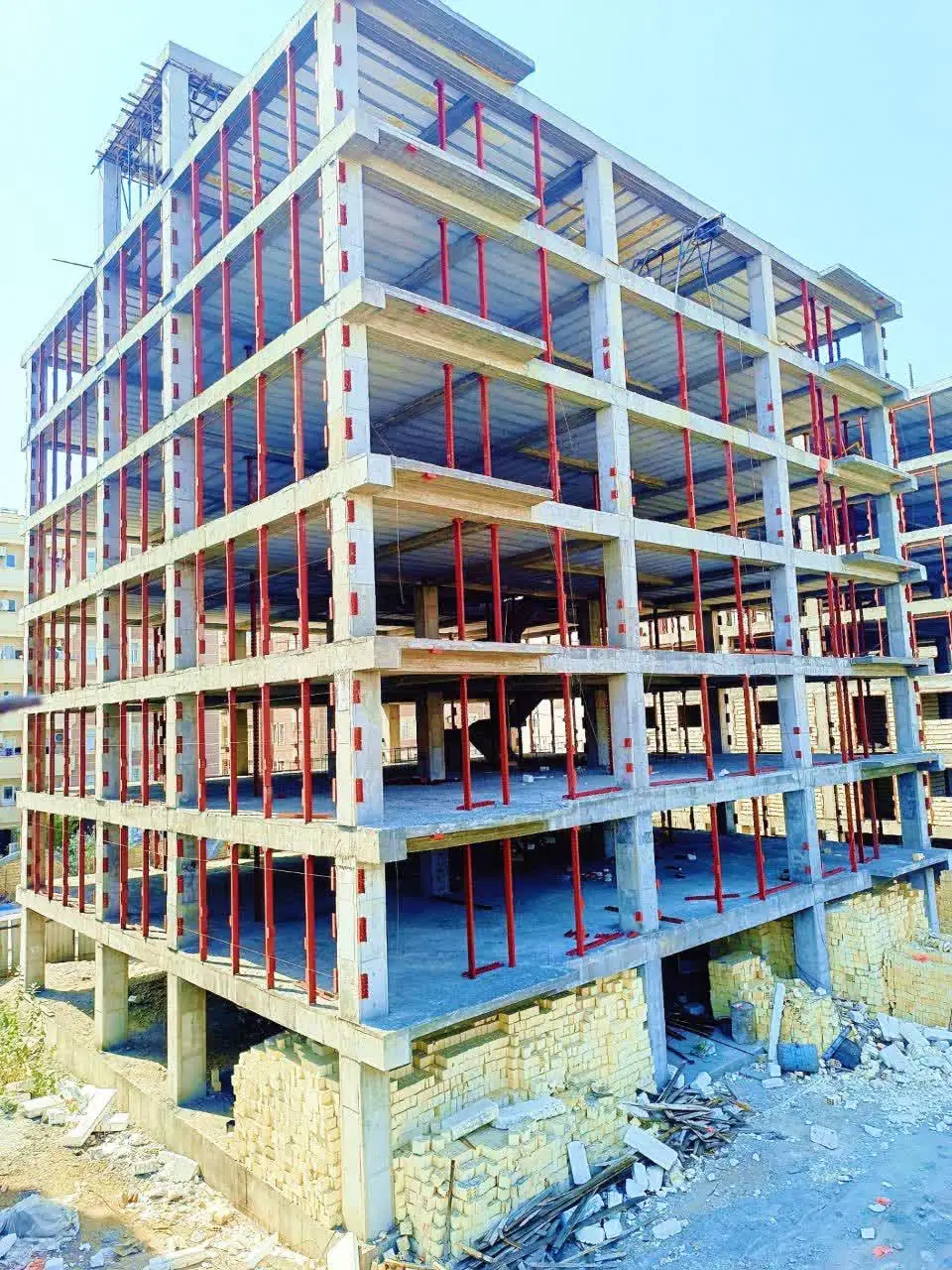

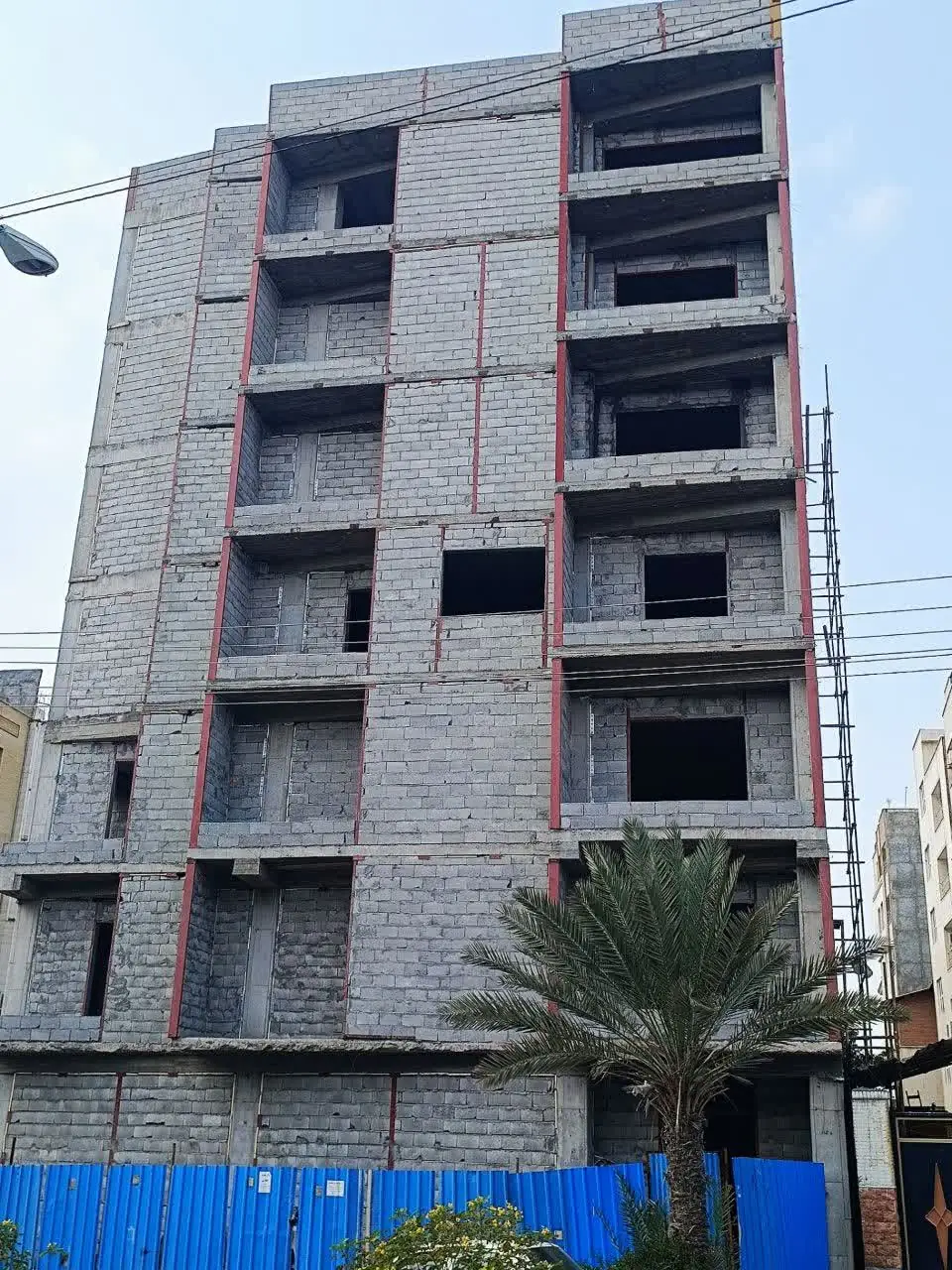

الزامات و جزئیات اجرای والپست :

1. اتصال لبه قائم دیوارها به ستونها و دیوارهای برشی ساختمان یا هر عضو قائم سازه ای دیگر در سازه باید به گونه ای باشد که ممانعتی در برابر دریفت نسبی ساختمان ایجاد نکند.

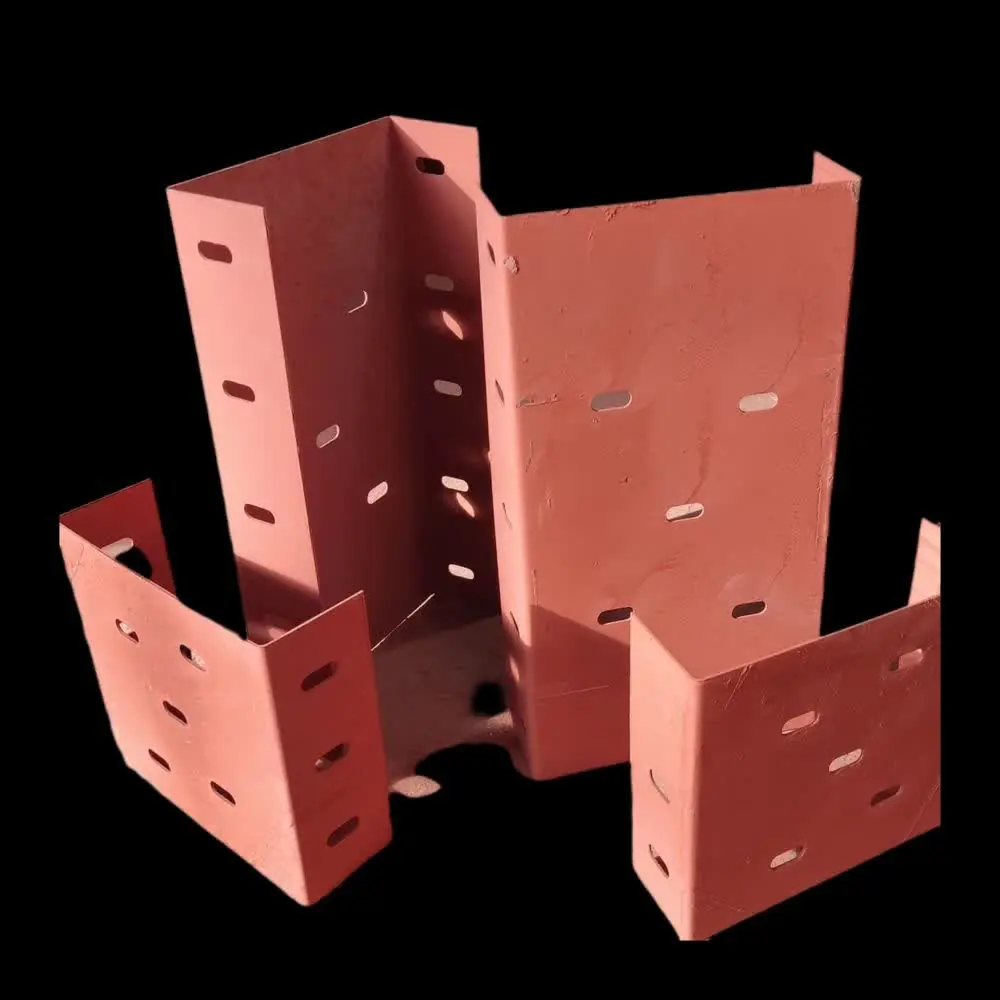

۲. تمامی قطعات وال پست میلگرد بستر و گیره میبایست از جنس فولاد گالوانیزه یا روکش ضدزنگ باشد ضخامت ورق ۲ میلی متر فولاد ۳۷-ST و ضخامت میلگرد حداقل نمره ۴ باشد.

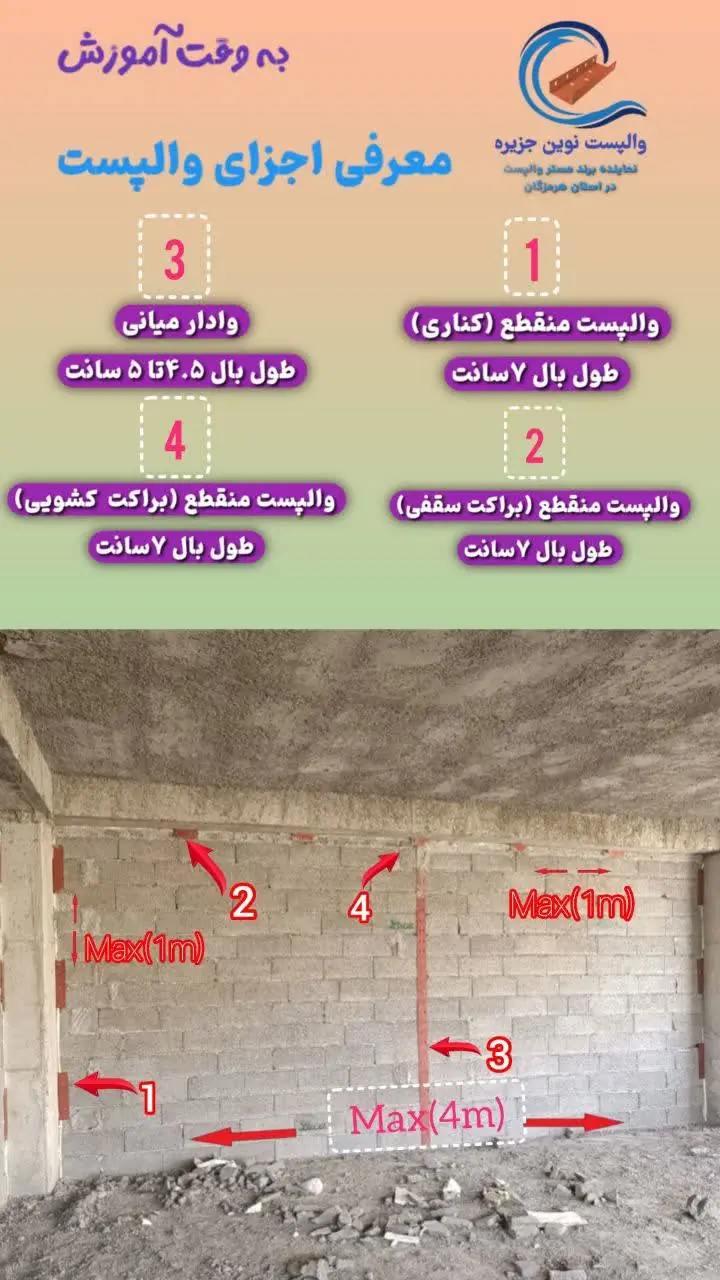

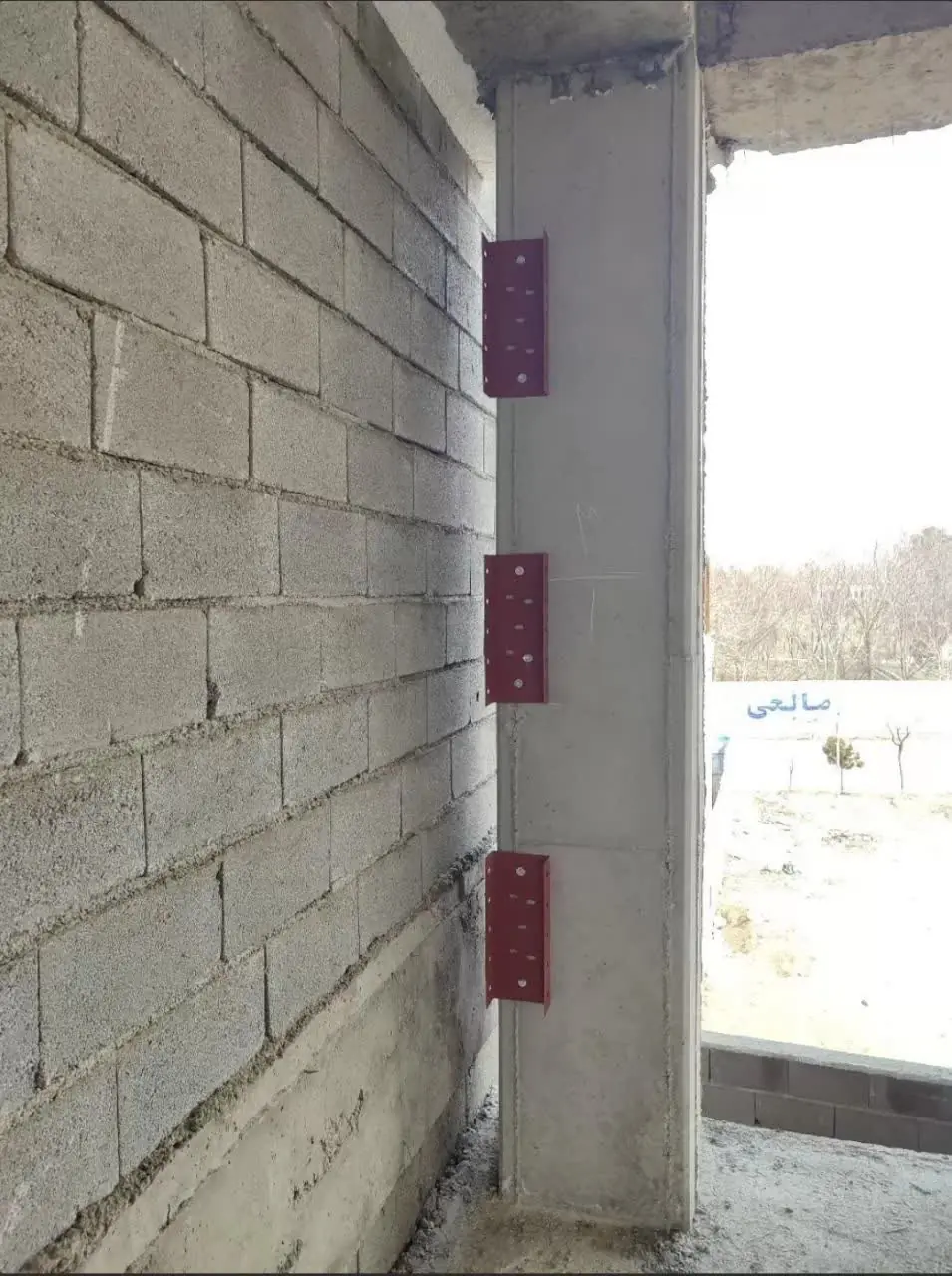

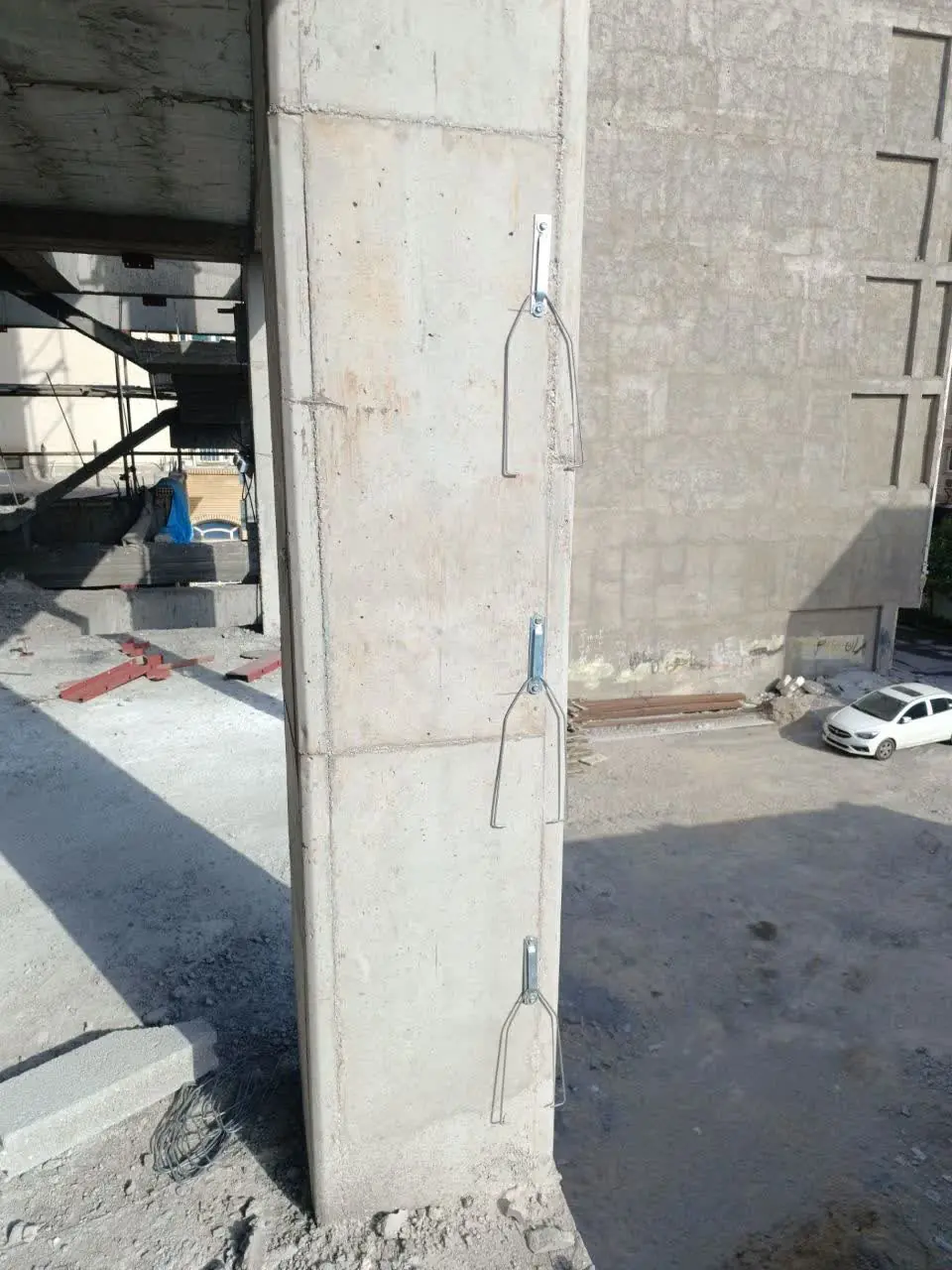

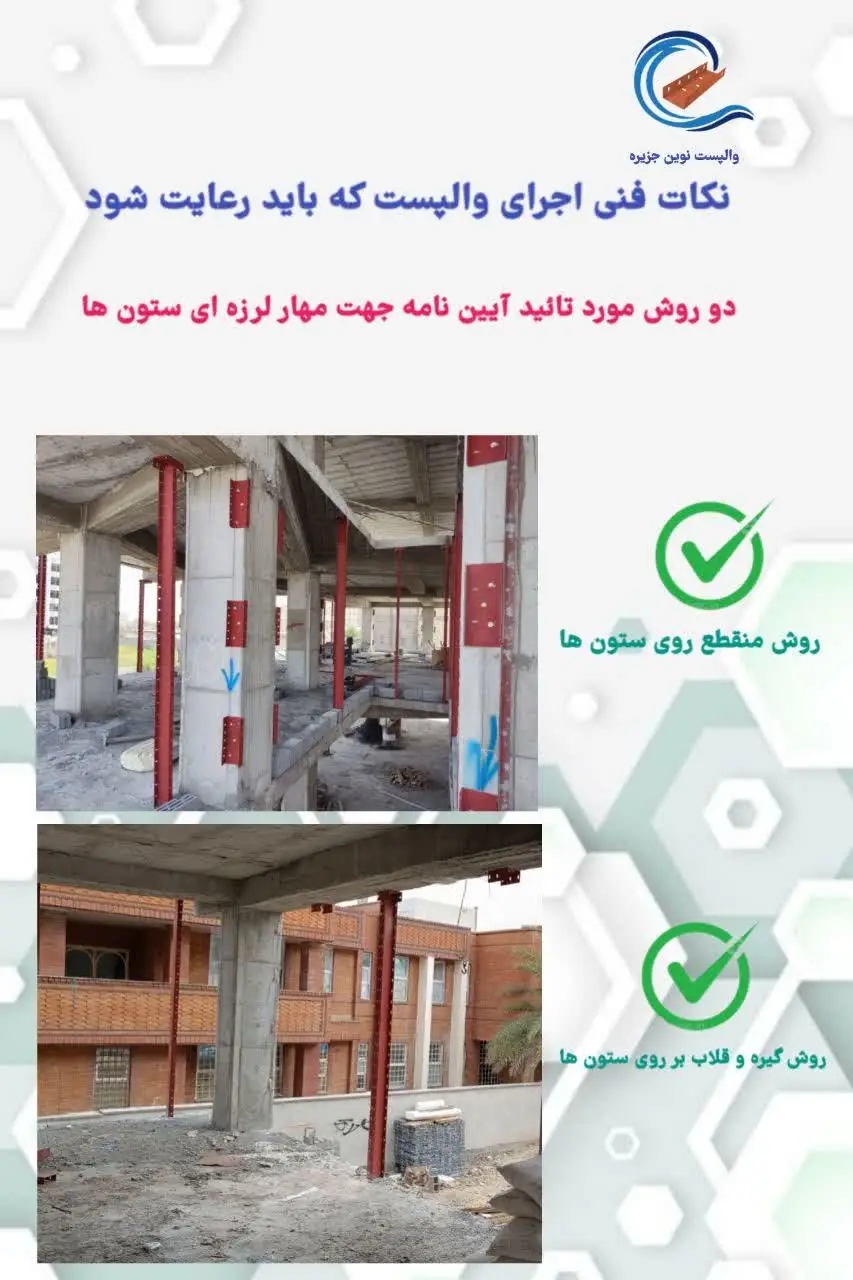

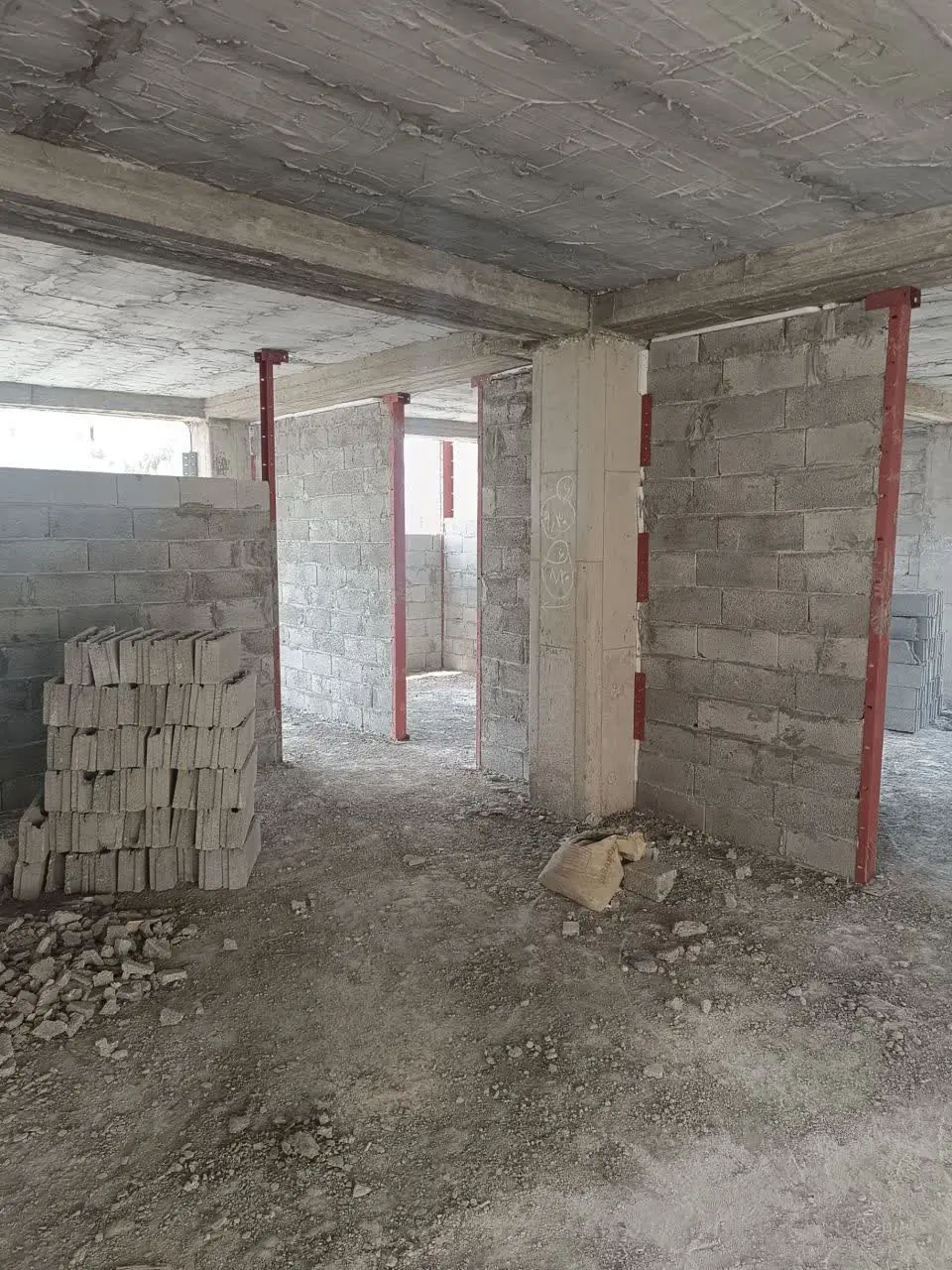

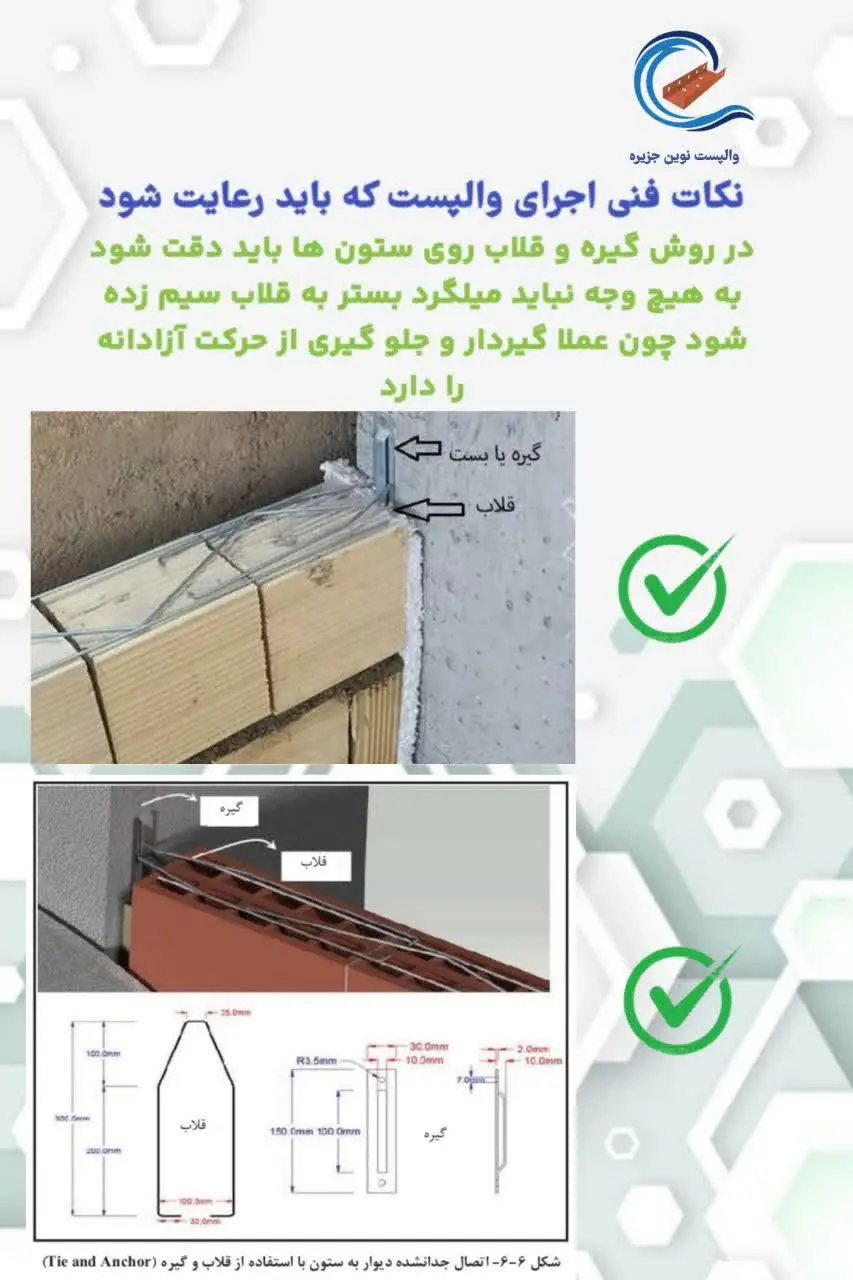

۳. در محل اتصال دیوار به اعضای قائم سازه ستون و دیوار برشی میبایست به ازای هر متر ارتفاع طبقه توسط یک وال پست منقطع به طول ۴۰ سانتی متر مهار گردد. بدین معنا که برای ارتفاع ۳ متر در هر طبقه ۳ عدد وال پست برای مهار دیوار و جداسازی دیوار از ستون کفایت میکند.

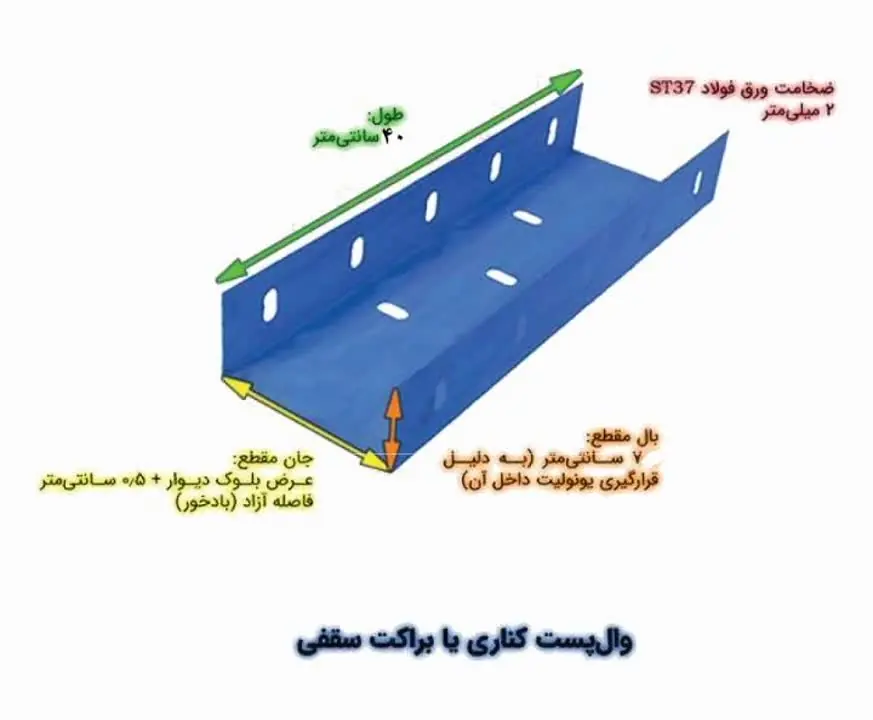

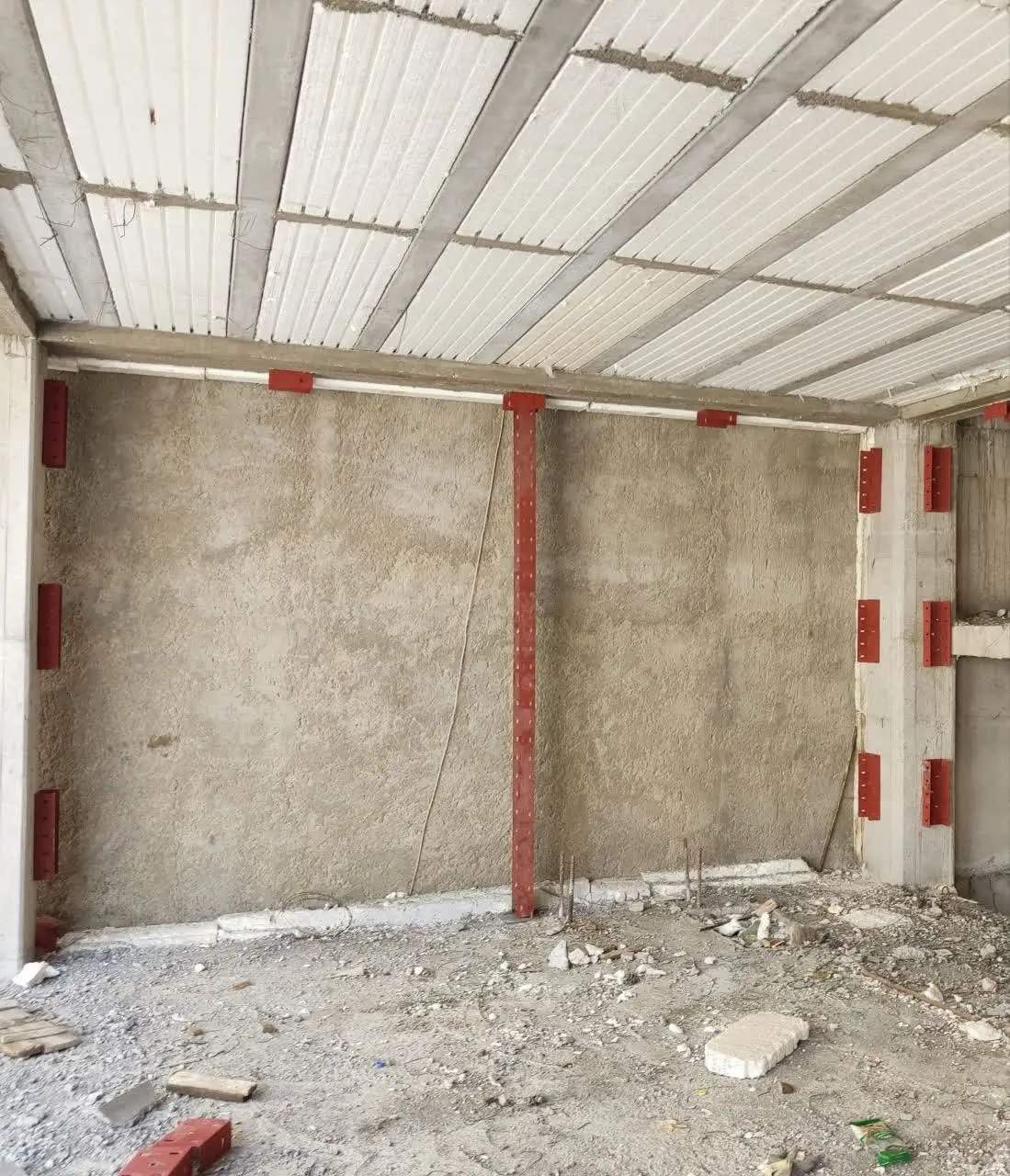

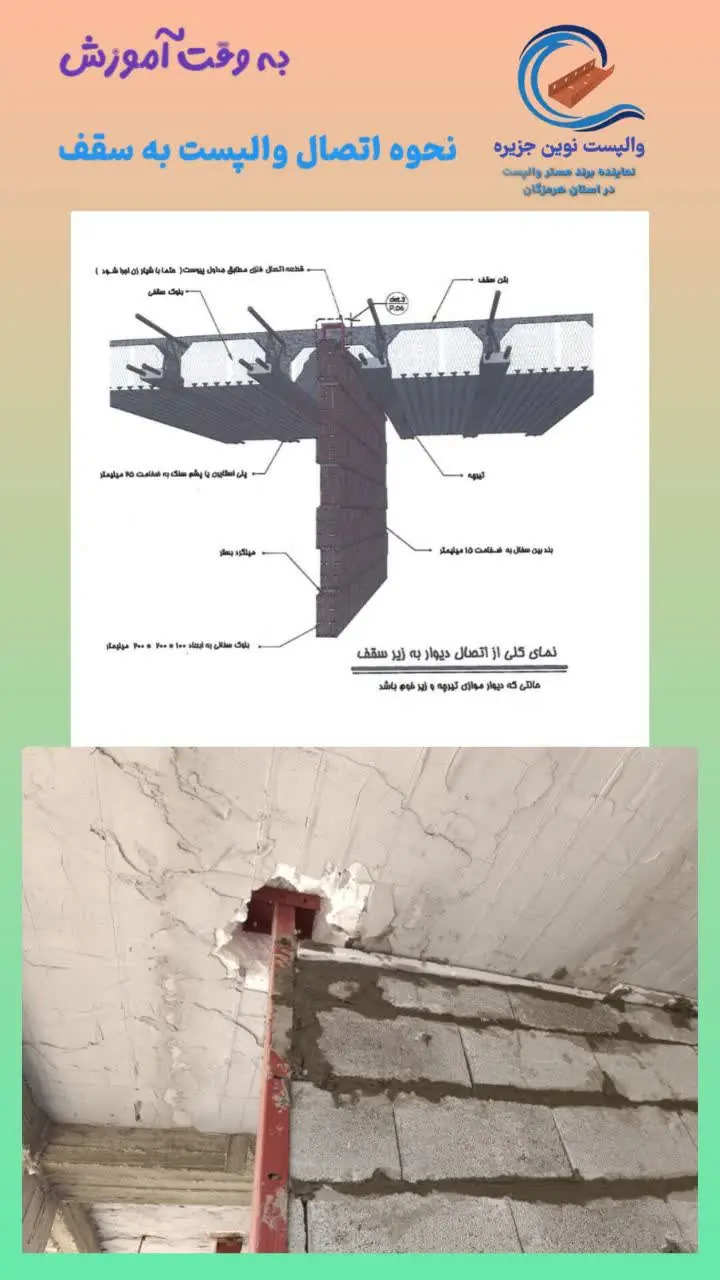

۴. در محل اتصال دیوار به زیر تیر میبایست توسط وال پست منقطع سقفی ۲۰ سانتی متری به فواصل ۷۵ سانتی متر جداسازی انجام گردد. همچنین میتوان از وال پست منقطع سقفی به طول ۴۰ سانتی متر با فواصل بیشتر نیز استفاده کرد.

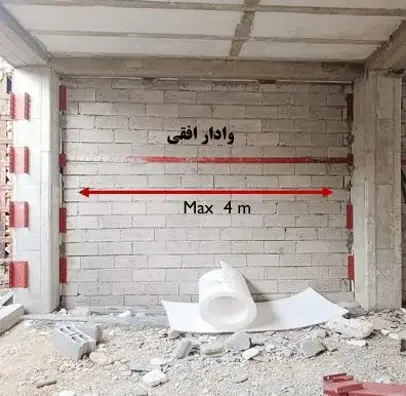

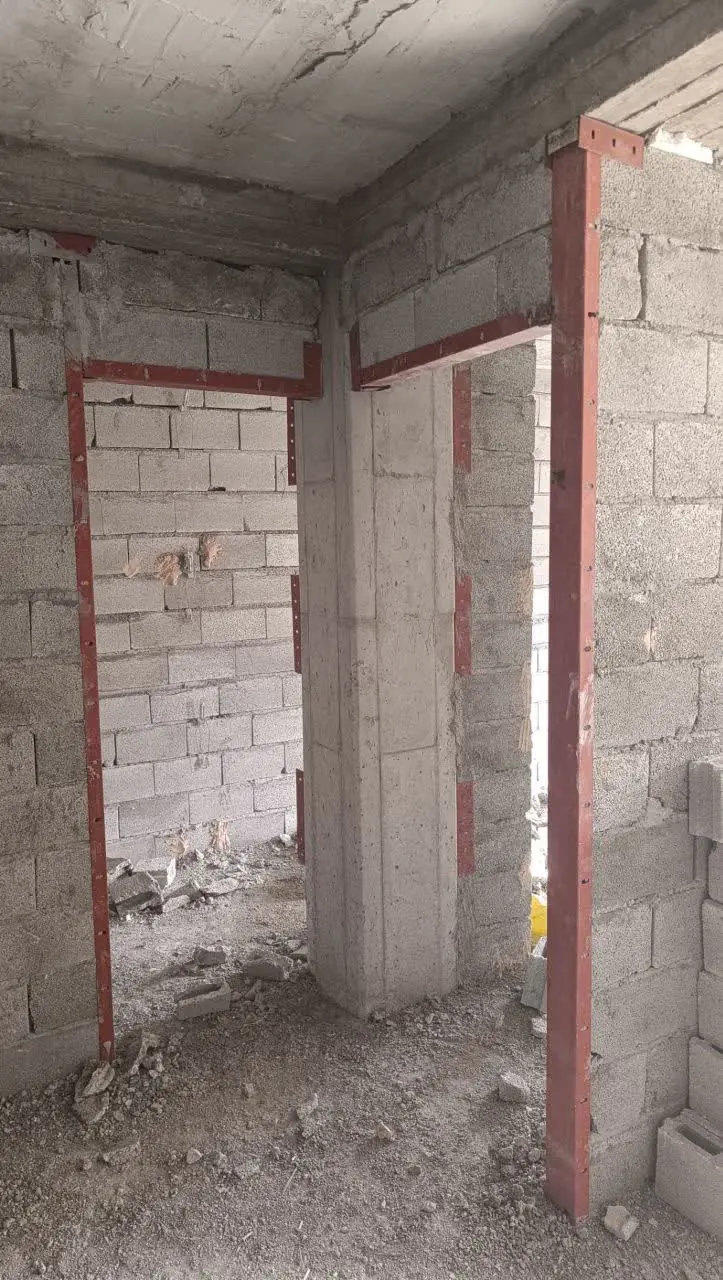

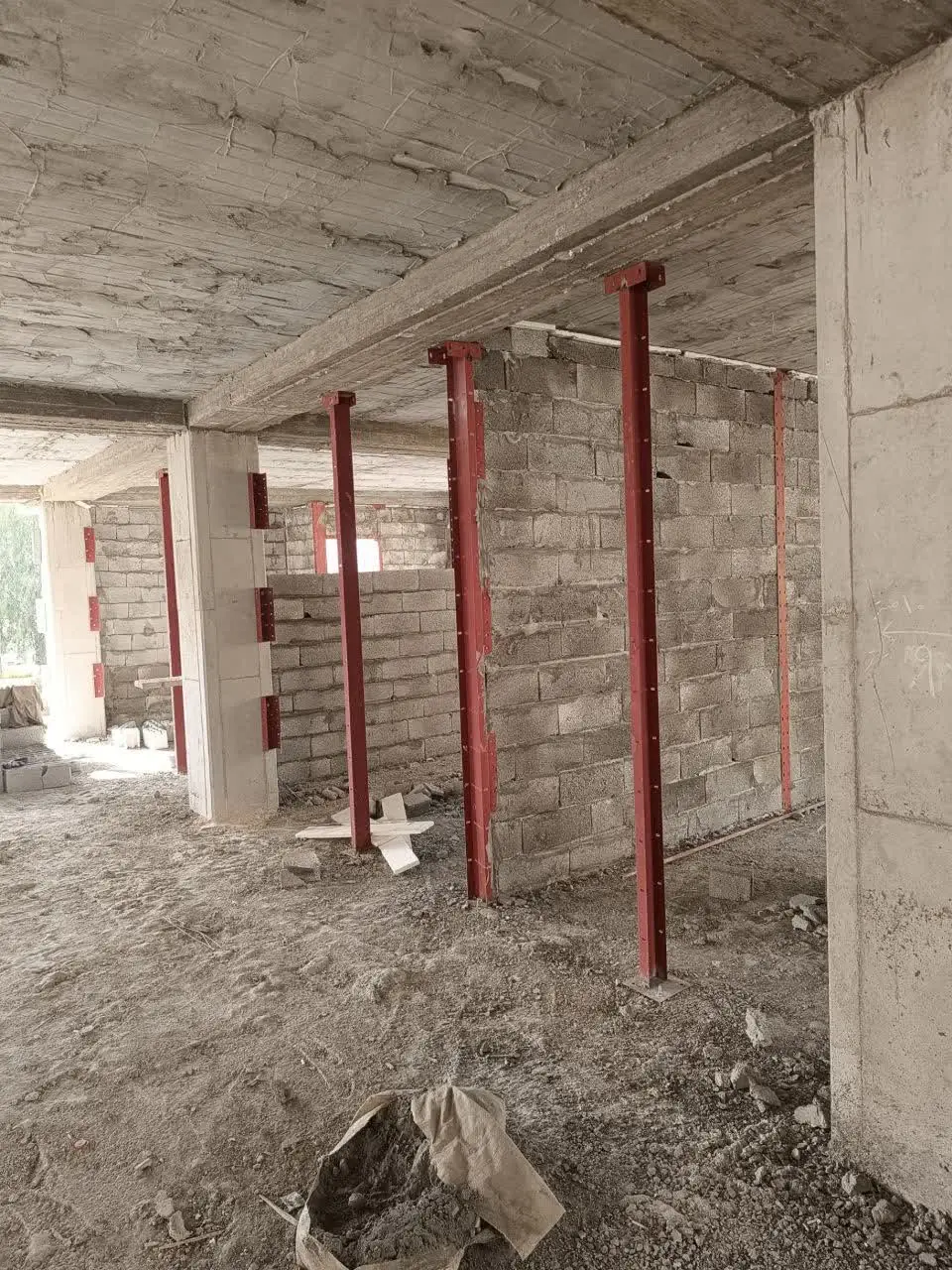

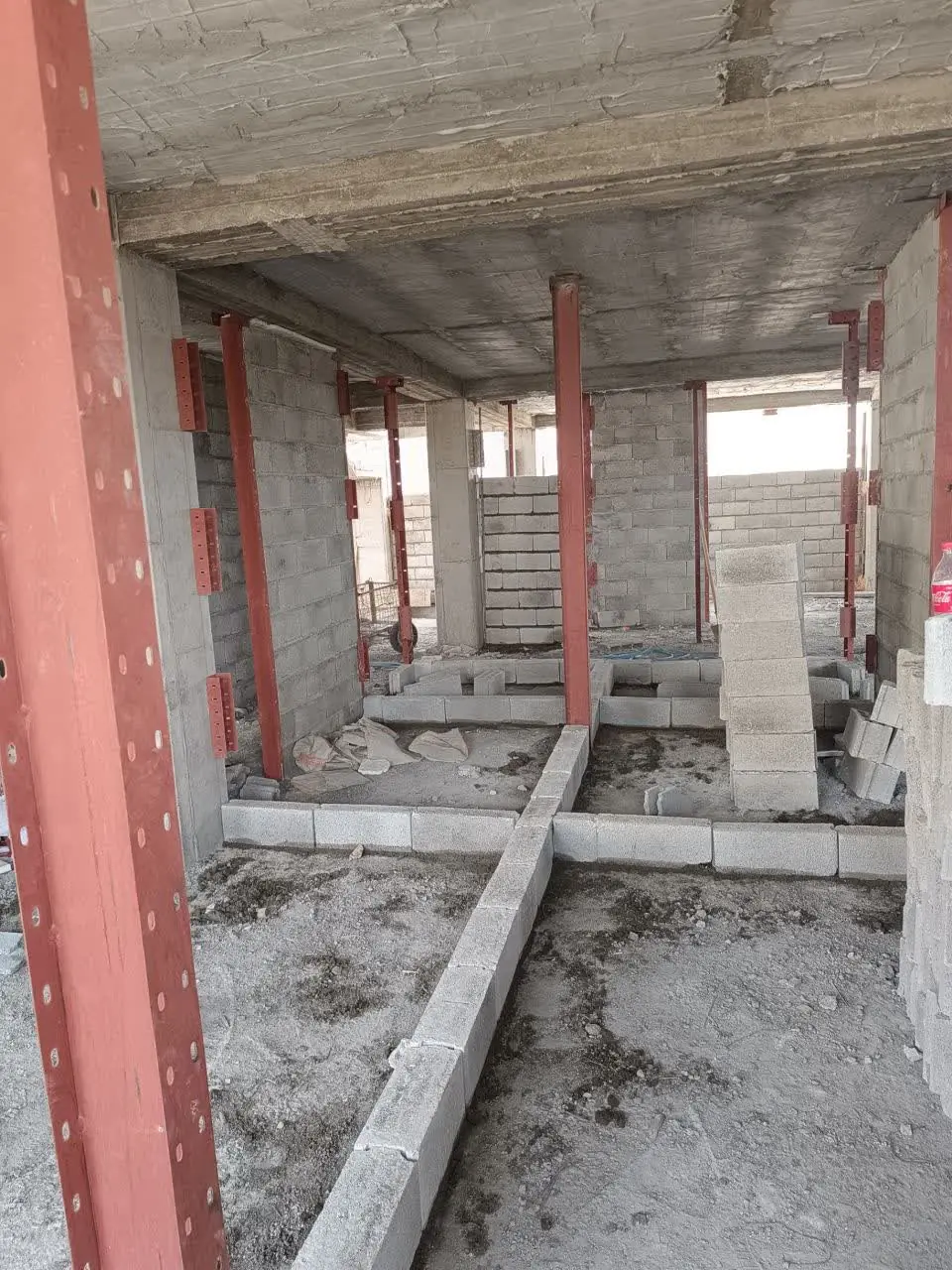

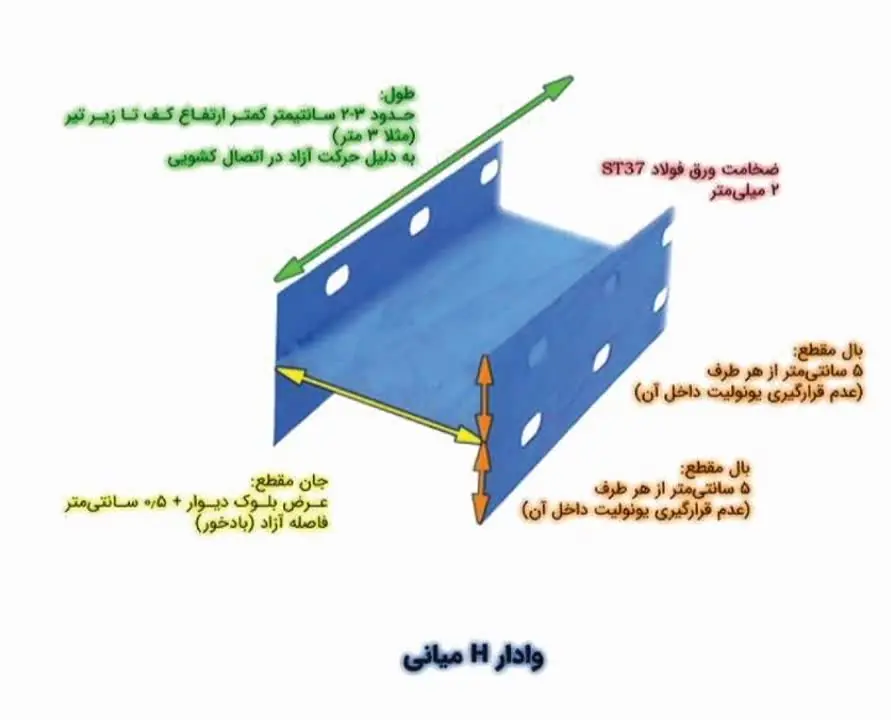

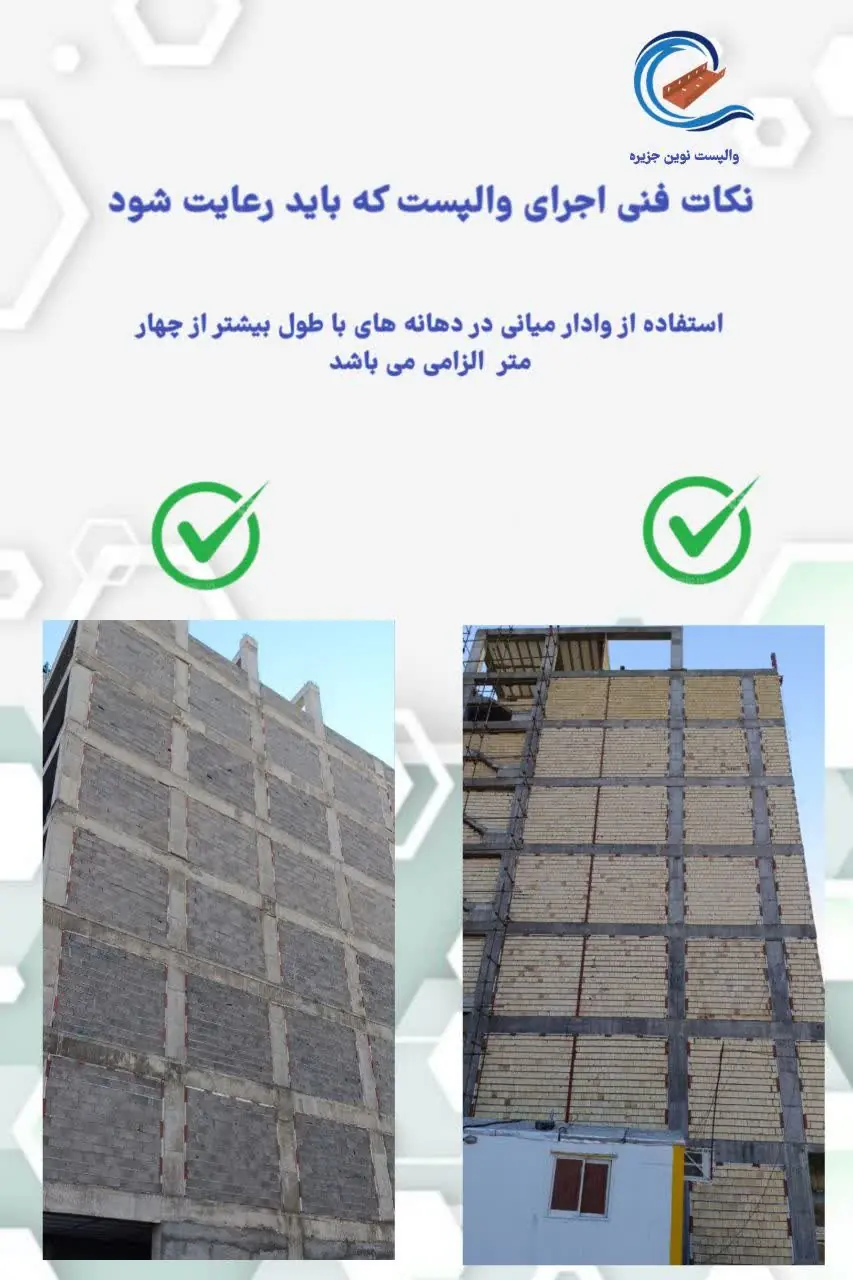

۵. در دیوارهای با طول بیشتر از ۴ متر باید از وادار میانی H جهت مهار خارج از صفحه دیوار و در دیوارهای با ارتفاع بیش از ۳.۵ متر باید با استفاده از کلاف افقی H استفاده نمود.

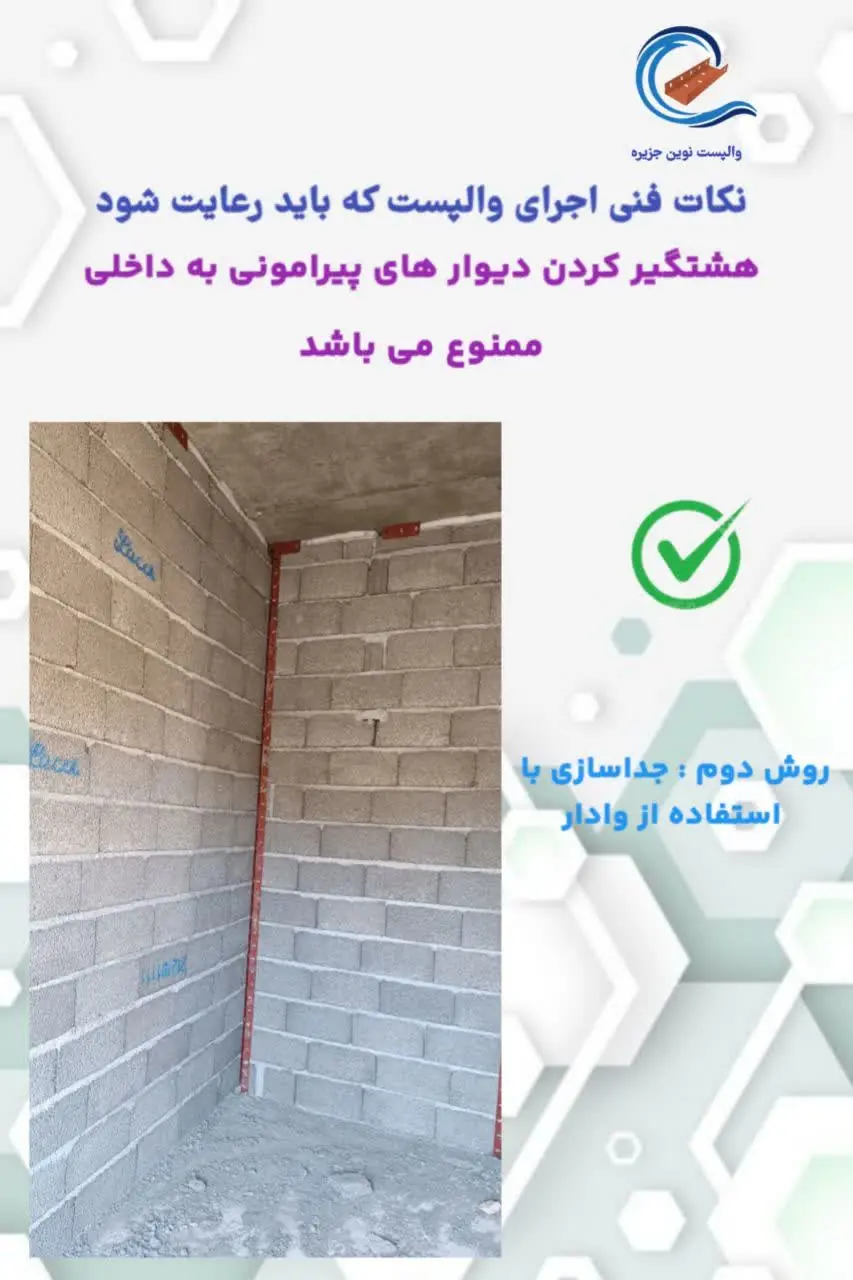

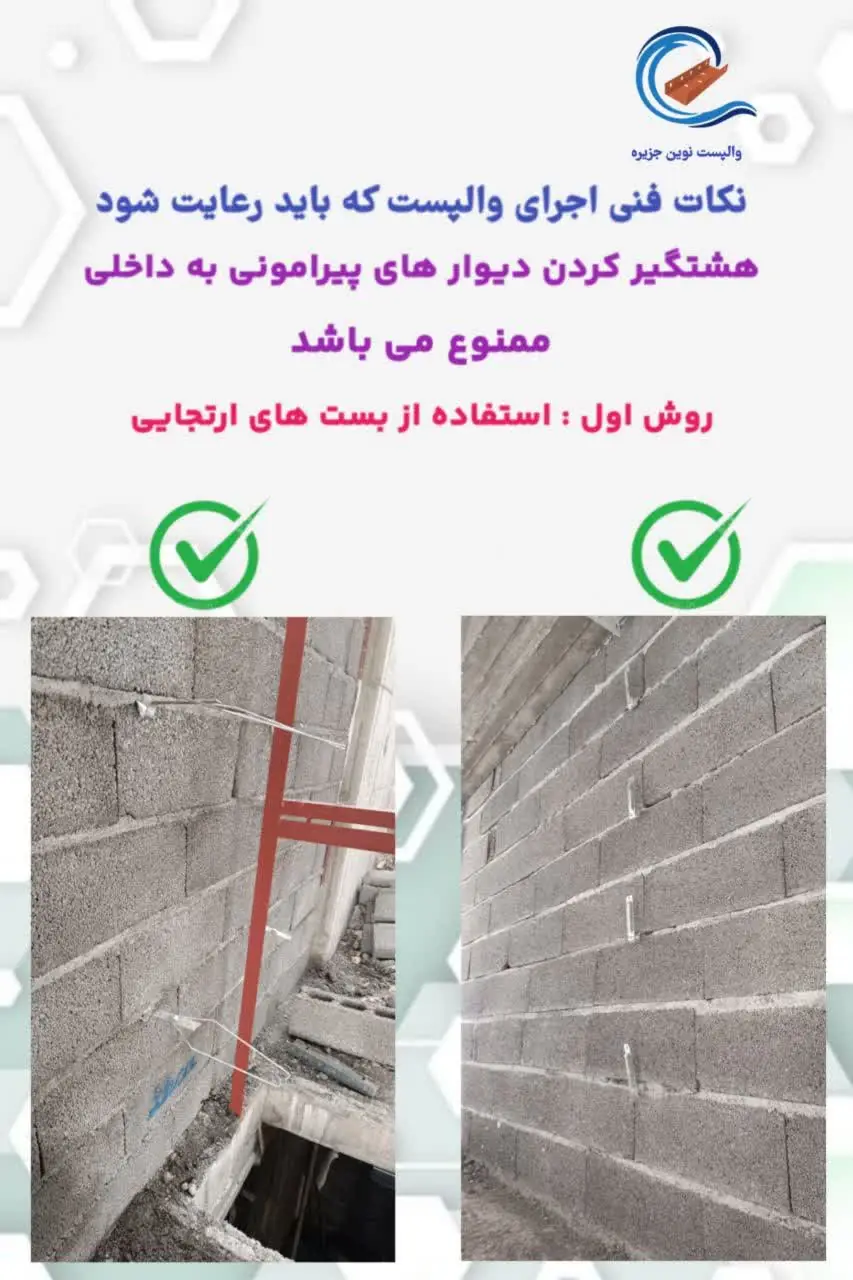

۶. در محل تلاقی دیوارهای پیرامونی و دیوارهای داخلی به شکل T میبایست از یکدیگر جداسازی شوند که این امر توسط وادار انتهای و یا بست رادیکالی دو طرفه امکان پذیر است که بستهای رادیکالی بسیار مقرون به صرفه تر هستند.

۷. نصب تمامی وال پستها باید به روش رول بولت با پیچ و رولپلاک توسط حداقل ۲ پیچ و رولپلاک نمره ۶ یا ۸ به طول مهاری ۵ سانتی متر به دیوار متصل گردد. استفاده از تفنگهای میخکوب ممنوع می باشد.

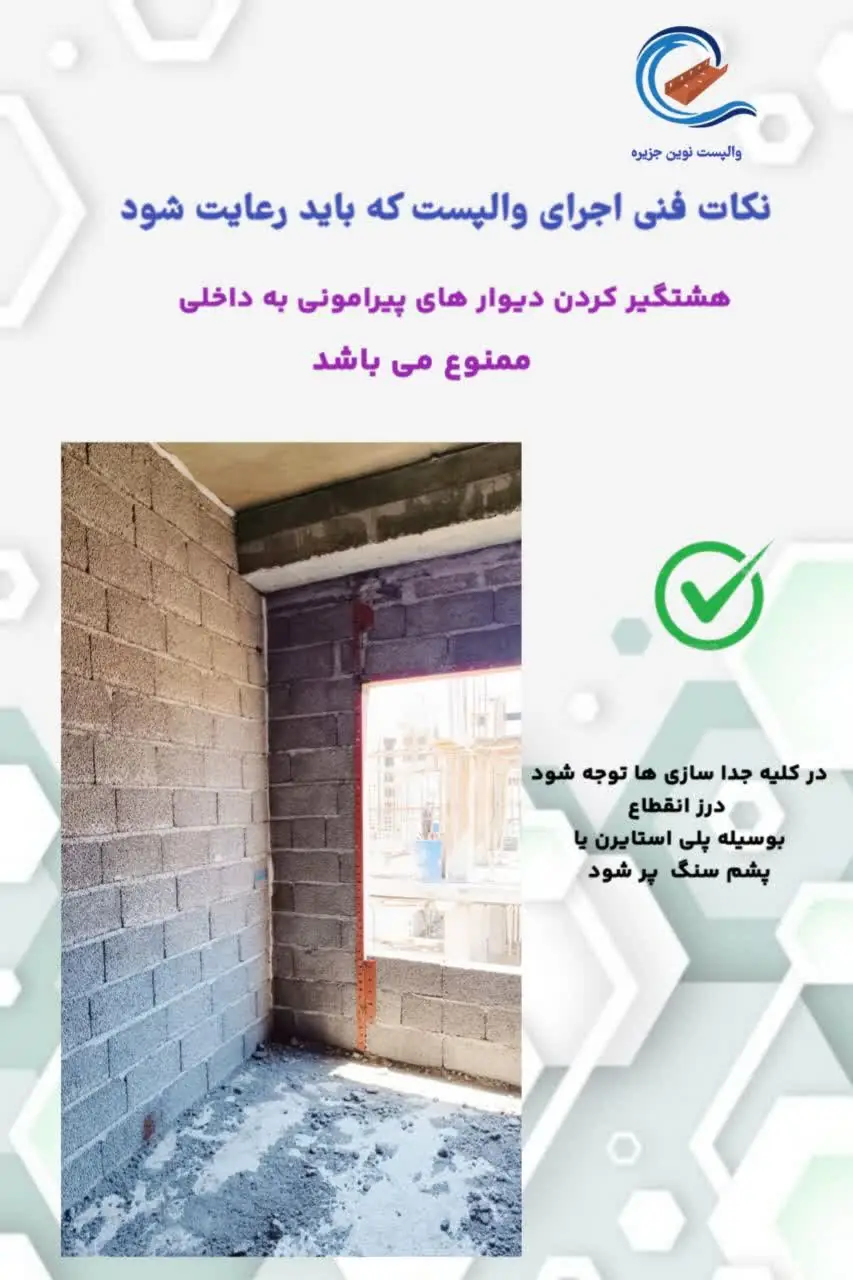

۸. شاغول بودن و هم راستایی افقی وال پستها در هر طبقه باید توسط ریسمان کشی کنترل شود. فاصله بین دیوار تا ستون به فاصله ۰.۰۱ ارتفاع طبقه معمولاً حدود ۳ سانتی متر با مواد انعطاف پذیر از قبیل پشم سنگ یا پلی استایرن با یونولیت پر شود.

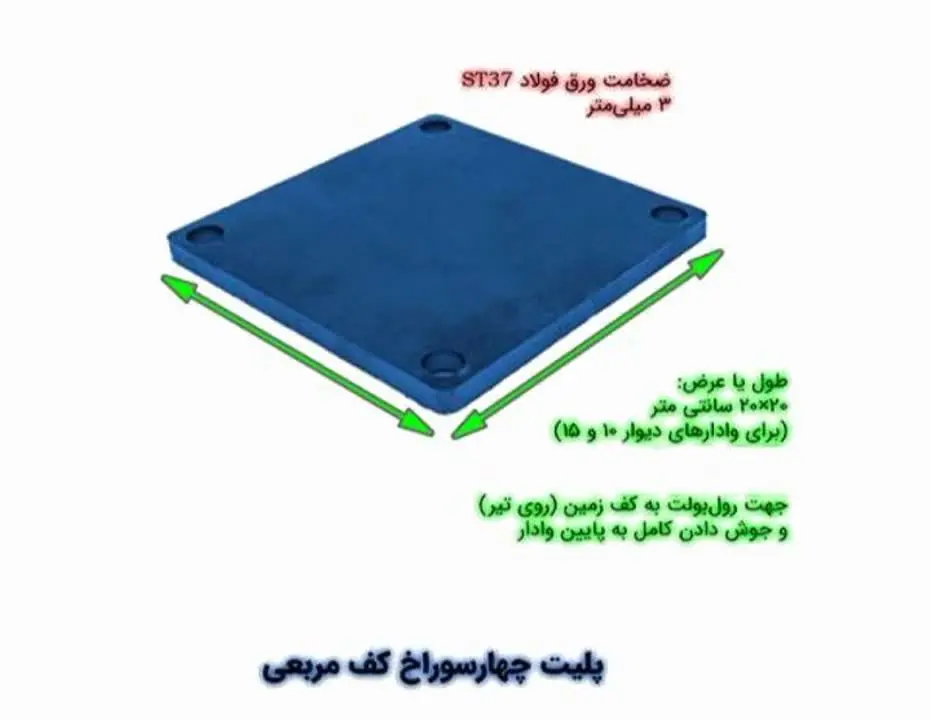

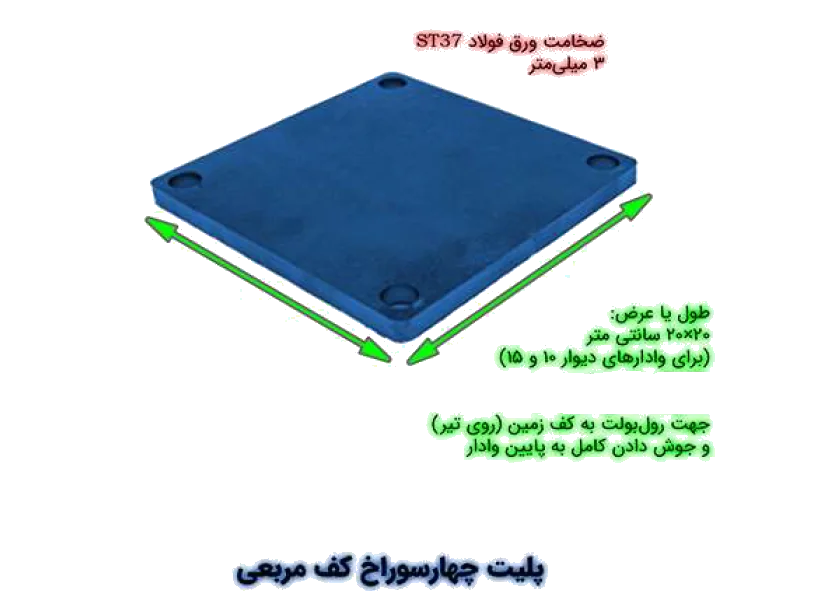

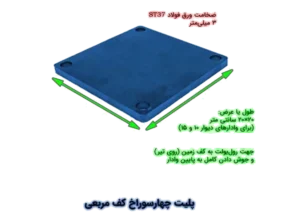

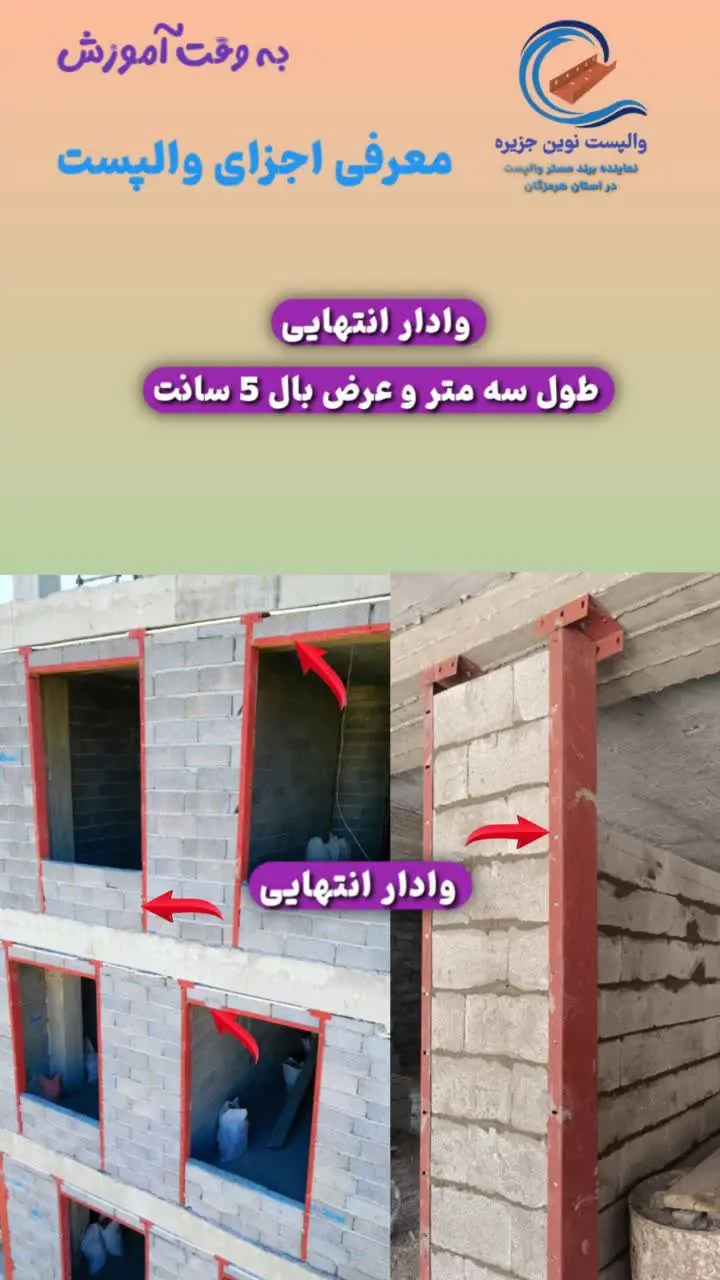

۹. در خصوص وادارهای میانی و انتهایی در پایین باید به پلیت ۲۰۰۳×۲۰ سانتی متر برای وادارهای دیوار ۱۰ و ۱۵ سانتی متری یا ۳ ۳۰۰۰×۳۰ سانتی متر برای وادارهای دیوار ۲۰ سانتی متری) تماماً جوش داده شود که خود پلیتها از قبل توسط حداقل دو رول بولت نمره ۸ یا ۱۰ به طول مهاری ۱۰ سانتی متر به کف بولت شوند.

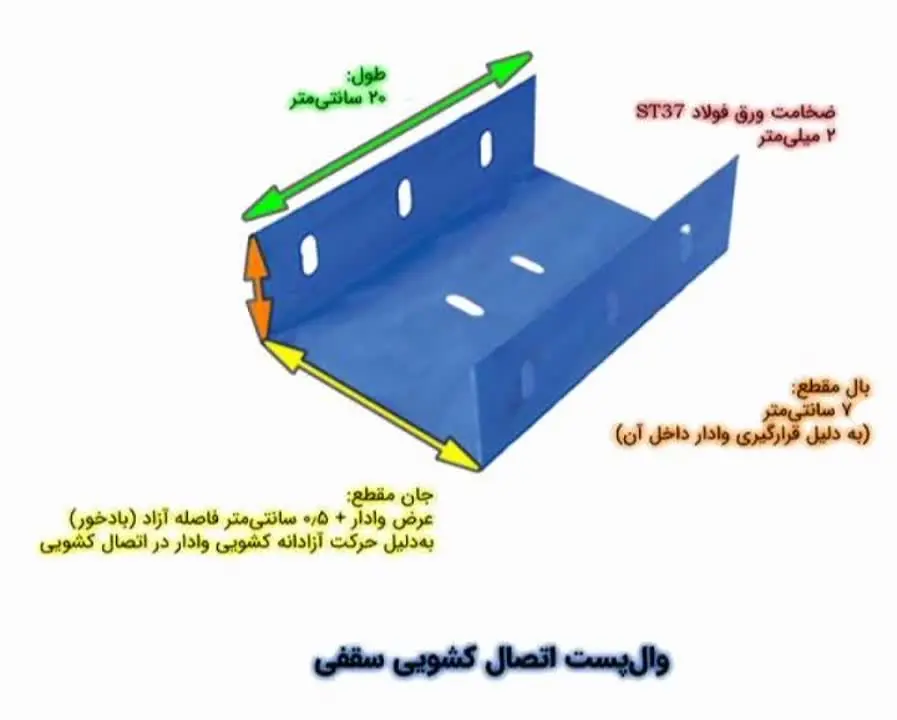

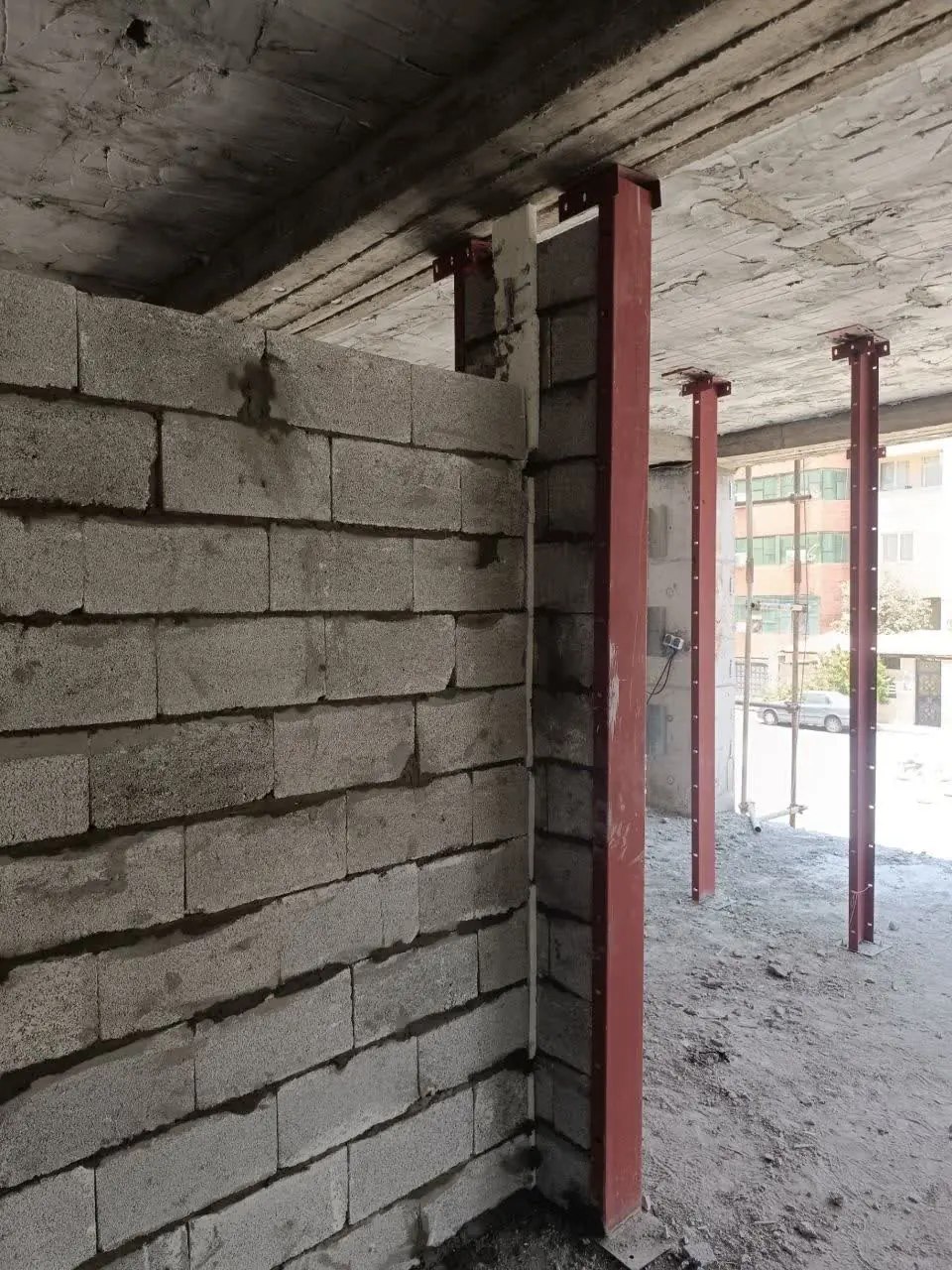

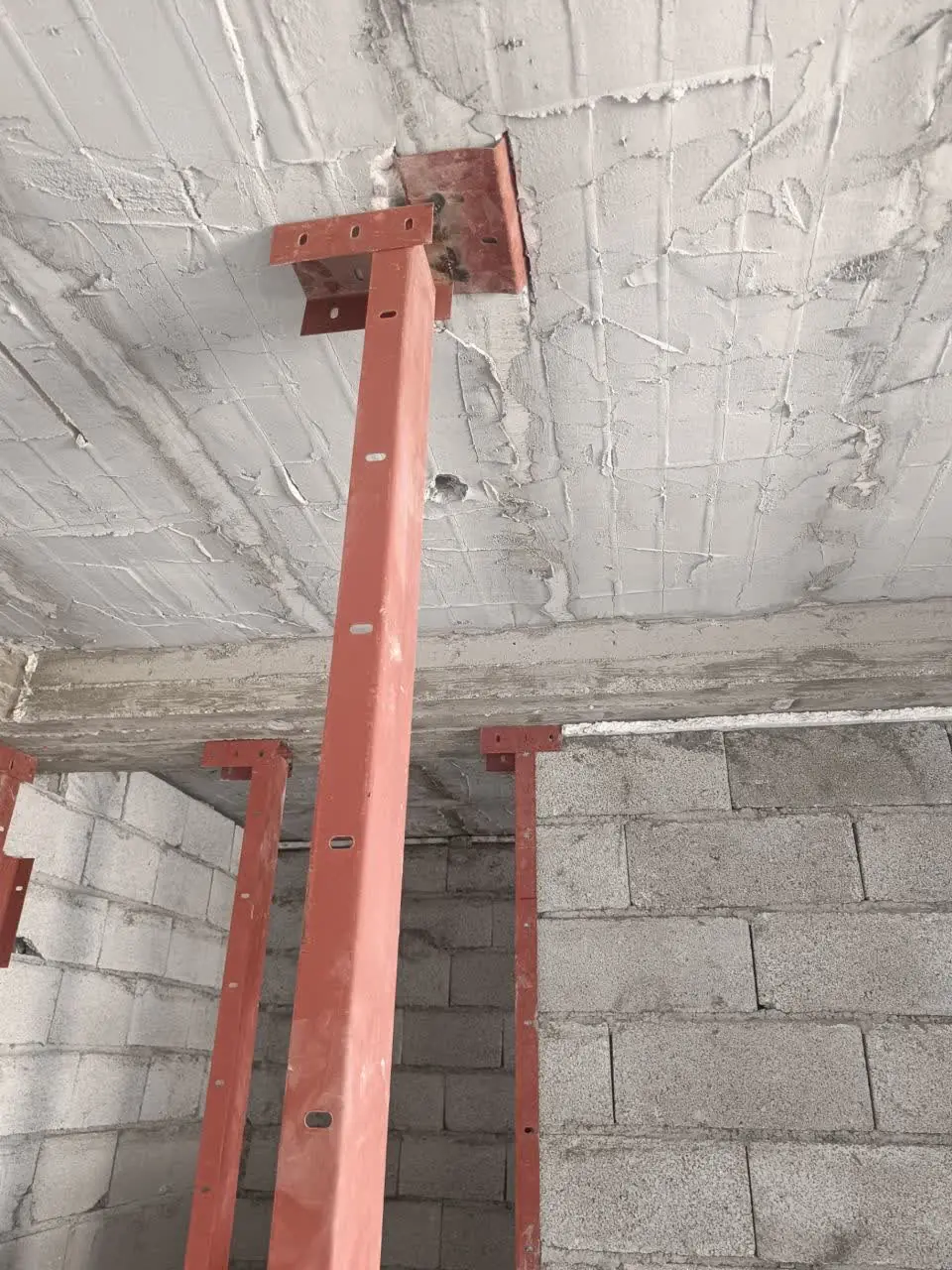

۱۰. همچنین وادارهای میانی و انتهایی در بالا داخل یک ناودانی سقفی اتصال کشویی وادار یا براکت به طول ۲۰ سانتی متر و جان ۰۵ سانتی متر بیشتر از جان وادار قرار گیرد تا هنگام زلزله در بالا به صورت کشویی آزادانه حرکت کند و وادار به صورت طره عمل کنند. لازم به ذکر است خود اتصال کشویی هم مانند سایر وال پست های سقفی به زیر تیر توسط پیچ و رولپلاک متصل شده است حداقل ۲ پیچ و رولپلاک به طول مهاری ۵ سانتیمتری و الزامی به نصب پلیت در سقف و زیر تیر نیست.

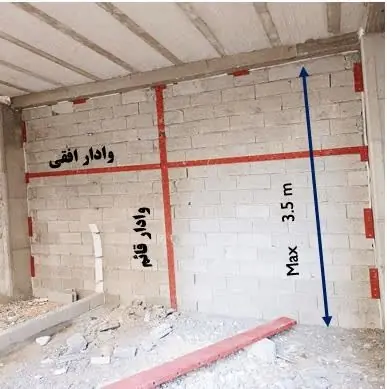

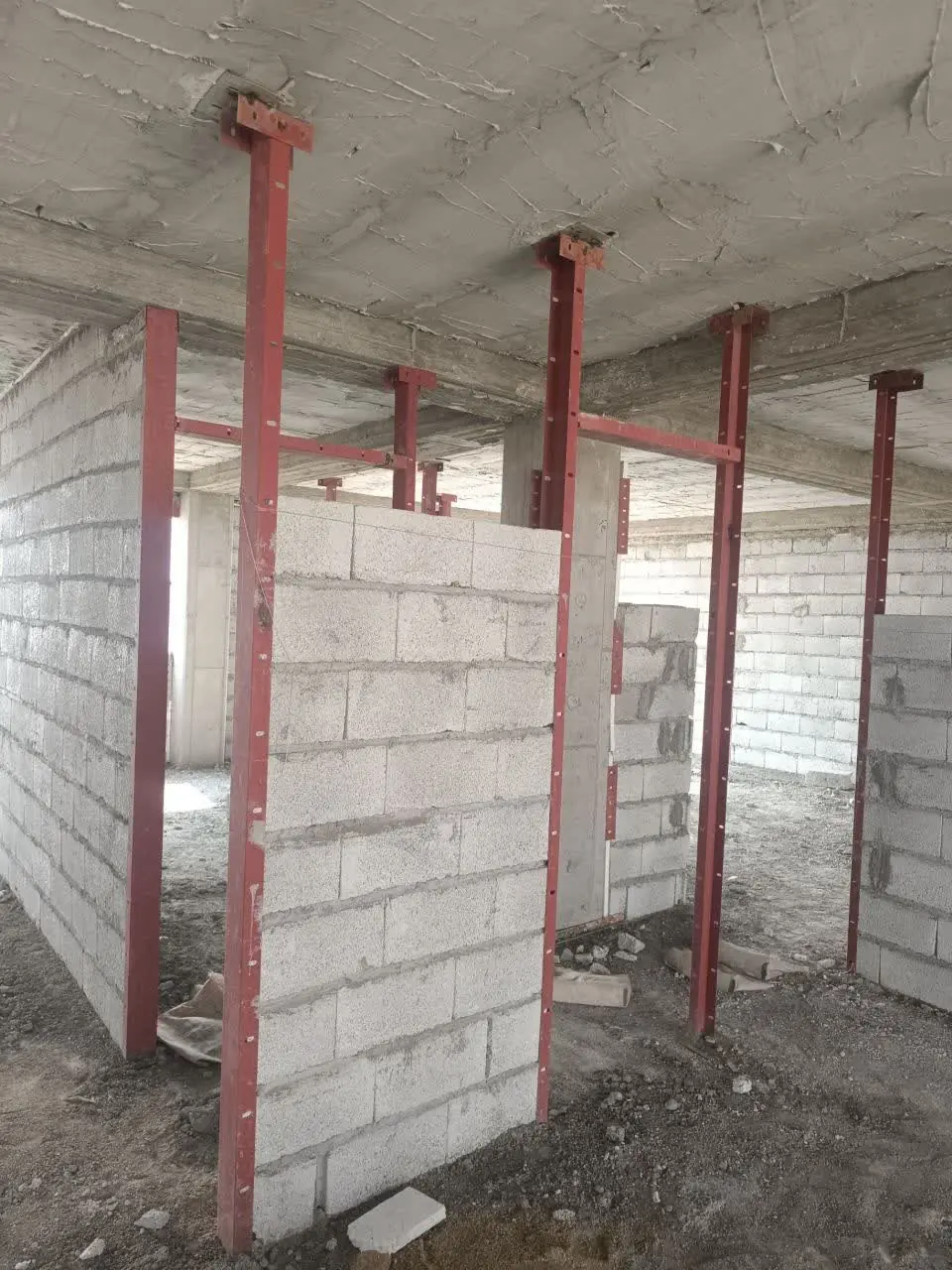

۱۱. در دیوارهای با ارتفاع بیش از ۳.۵ متر که باید از کلاف افقی H استفاده شود. ضمنا کلاف افقی روی نیشی زیرسری جوش داده شده به وادار قرار میگیرد که آزادانه هنگام زلزله به صورت کشویی حرکت کند که در تصویر زیر مشخص نیست.

۱۲. فاصله قائم میلگرد بستر از یکدیگر میبایست ۴۰ سانتی متر (۲) رج درمیان و حداکثر ۱۰۰ سانتی متر (۵) رج درمیان باشد.

۱۳. تعداد شاخه ۳) متری میلگرد بستر مورد نظر هر طبقه با فرض ۳ ردیف) تقریباً معادل طول دیوارهای آن ضربدر سه سوم (۳/۳) خواهد بود چون شاخه های میلگرد ۳ متری است و ۳ ردیف برای مسلح کردن دیوار لازم است.

۱۴. میله های جانبی میلگرد بستر برای پیوستگی بیشتر جهت انتقال تنش از یک قسمت به قسمت دیگر بایست به طول ۳۰ سانتی متر یا ۷۵ برابر قطر میلگرد بستر هم پوشانی (اورلپ شود و در انتهای دیوار PM 6 مانوال والیست خم ۲۷۰ درجه شود یا توسط گیره و قلاب مناسب به وال پست
