خدمات خدمات مهندسی معکوس برد الکترونیکی صنعتی اکبری :
- مهندسی معکوس برد های الکترونیکی بدون نقشه
- طراحی مدارهای آنالوگ و دیجیتال
- طراحی PCB چند لایه با رعایت اصول EMI/EMC
- بازسازی و جایگزینی قطعات نایاب
- تحلیل و دیباگ سیستمهای الکترونیکی معیوب
- تبدیل ایده به نمونه واقعی (Prototype)
- مهندسی معکوس PCB
- مهندسی معکوس مدارهای چاپی چند لایه
- استخراج نقشه مدار از برد خراب
- نرمافزار مهندسی معکوس برد الکترونیکی
مهندسی معکوس بردهای الکترونیکی یکی از راه های خروج از وابستگی به محصولات خارجی و رسیدن به محصولات پیشرفته می باشد که با استفاده از خدمات مهندسی معکوس بردهای الکترونیکی می توان به دانش فنی شرکت های بزرگ دنیا دست یافت. امروزه کشورهای در حال توسعه برای داشتن تکنولوژی نو استفاده از خدمات مهندسی معکوس بردهای الکترونیکی را برای کوتاه کردن مسیر پیشرفت انتخاب نموده اند. به فرآیند بازتولید طراحی برد مدار چاپی، تجزیه ، تحلیل معکوس و تحقیق در مورد بردهای PCB مهندسی معکوس می گویند. از این فرآیند برای استنباط و به دست آوردن طراحی و پردازش محصول، ساختار، ویژگی های عملکردی و عناصر و مشخصات فنی برای باز تولید محصولات با عملکردهای مشابه یا دقیقاً یکسان نیز استفاده می شود.
کاربرد خدمات مهندسی معکوس :
- قدیمی بودن بردهای الکترونیکی و عدم تولید آنها توسط سازنده برد
- مهندسی معکوس بردهای الکترونیکی و عدم دسترسی به طرح PCB یا طراح مدار آن
- مهندسی معکوس برد های الکترونیکی و هزینه بالای ملاحظات طراحی و مقرون به صرفه نبودن برای بسیاری از صنایع
انواع روش مهندسی معکوس برد الکترونیکی :
- روش دستی : این روش برای بردهای الکترونیکی ساده حداکثر دولایه و نیز دارای تراکم کم قطعات قابل استفاده است. در این روش، با استفاده از یک مالتی متر به دنبال کردن Track ها پرداخته میشود. هم زمان با دنبال کردن هر ترک، نقشه آن (شامل ابتدا، انتها و کلیۀ اتصالات به دیگر قطعات) را باید بر روی کاغذ پیاده کرد. این روش به طور معمول زمانبر است و درصد خطای آن بالاست. البته برای بردهای ساده کاملاً توصیه میشود.
- روش مهندسی معکوس تخریبی : یکی از روشهایی که شرکتها و مجموعههای فعال در حوزه مهندسی معکوس الکترونیک در داخل کشور اقدام به انجام فرایند مهندسی معکوس برد PCB میکنند، روش تخریبی است که معمولاً برای بردهایی استفاده میشود که بیش از دولایه دارند. در این روش با دستگاه CNC از لایههای برد مدار چاپی لایهبرداری انجام میشود که لایه به لایه برد را تخریب و نقشه برداری میکنند.
- روش مهندسی معکوس با x ray : روش دوم تصویربرداری اشعه ایکس و پردازش تصویر بدون تخریب برد اصلی است. روش با دقت و ضریب اطمینان بالاتری صورت میگیرد و علاوه بر آن برد نمونهی اصلی هم آسیب نمیبیند. لذا در هرکجای فرایند مهندسی معکوس برد PCB که نیاز باشد میتوان به آن رجوع کرده و با برد معکوس شده مقایسه صورت پذیرد.
مراحل مهندسی معکوس بردهای الکترونیکی :
- انتخاب روش مهندسی معکوس : در این مرحله روش انتخاب شده در مرحله قبل به اجرا در میآید.
- دِمونتاژ قطعات : در این مرحله با توجه به روش انتخابی، پس از یک دور به دست آوردن طرح اولیه مدار، باید قطعات از روی برد دمونتاژ شوند. دمونتاژ قطعات باید با حداقل آسیب به برد و قطعات همراه باشد.
- چک کردن شماتیک به دست آمده : در این مرحله باید شماتیک به دست آمده از مهندسی معکوس مدار چاپی (با هر کدام از روشها) با برد اصلی چک شود. این کار به دقت و حوصله فراوان نیاز دارد. حتی در مواردی این مرحله را باید چندین بار تکرار نمود. توصیه میشود که تکرار توسط افراد مختلف انجام شود تا دقت بالاتر نیز برود

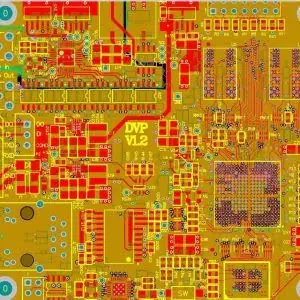

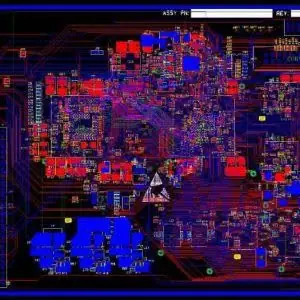

- طراحی PCB جدید : در این گام و پس از تائید نهایی شماتیک، طراحی PCB جدید باید انجام گیرد. ممکن است نیاز باشد تا ابعاد برد و یا جایگذاری قطعات در برد جدید تغییر کند. همه الزامات طراحی یک برد مدار چاپی (به ویژه اگر برد مخابراتی باشد) باید مورد توجه قرار گیرد. این مرحله نیز به تخصص و تسلط بر نرمافزارهای طراحی برد الکترونیکی نیازمند است.
- چک کردن برد طراحی شده : در این مرحله نیز باید طراحی PCB جدید با شماتیک تائید شده در مراحل قبل و برد اصلی تطابق داده شود. هر گونه اشکال موجب صرف هزینههای دوبارهکاری و چاپ خواهد شد.
- چاپ PCB جدید (نمونه اولیه) : تقریباً مراحل مهندسی معکوسPCB به اتمام رسیده است. حال باید فایل طراحی برای کارخانه چاپ برد ارسال شود. پس از تائید مشخصات توسط شما کارخانه برد شما را چاپ خواهد نمود.

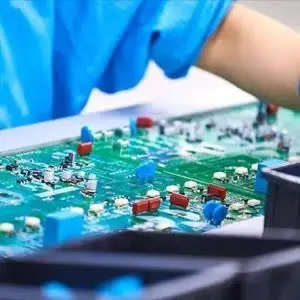

- مونتاژ برد و تست : پس از دریافت برد چاپ شده از کارخانه و نیز خرید قطعات جدید، باید برد جدید بهطور کامل تست شود. اشکالات عملکردی، مغایرت در ابعاد برد، مکان درست پیچها و غیره، همگی باید تست و در صورت وجود خطا برای چاپ بعدی تست شوند.
در نهایت، مهندسی معکوس برد الکترونیکی به عنوان یک فرآیند چالشبرانگیز و همچنین بسیار حیاتی در علوم کامپیوتر و مهندسی الکترونیک، نقش بسیار مهمی در توسعه و بهبود عملکرد محصولات و سیستمهای الکترونیکی ایفا میکند. از تعمیرات برد و آموزش تعمیر گرفته تا PCB معکوس و عیب یابی میباشد .
